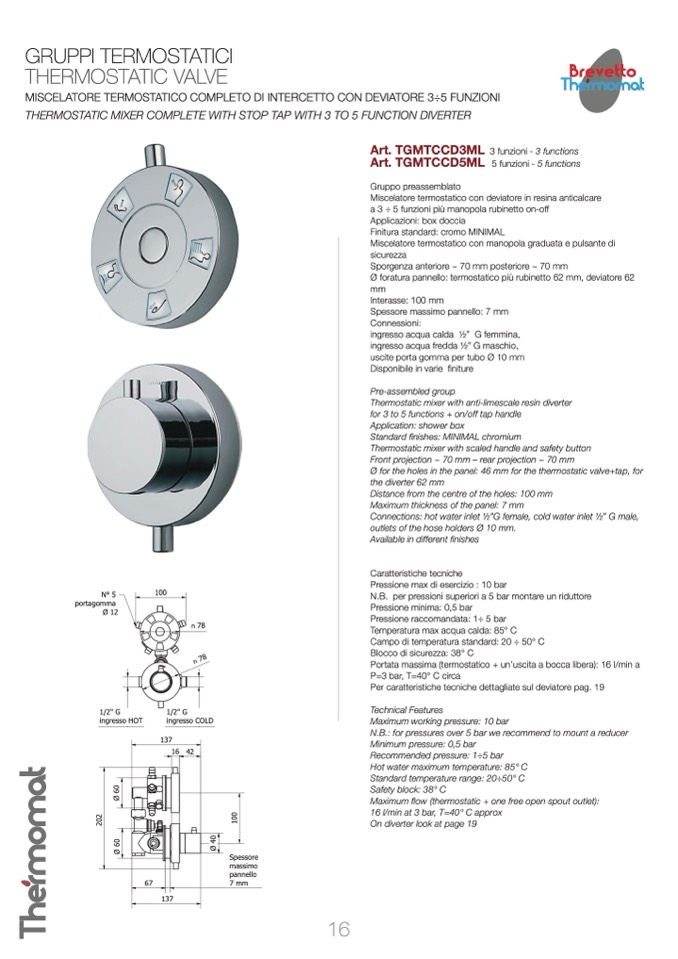

GRUPPI TERMOSTATICI

THERMOSTATIC VALVE

MISCELATORE TERMOSTATICO COMPLETO DI INTERCETTO CON DEVIATORE 3÷5 FUNZIONI

THERMOSTATIC MIXER COMPLETE WITH STOP TAP WITH 3 TO 5 FUNCTION DIVERTER

Art. TGMTCCD3ML 3 funzioni - 3 functions

N° 5

portagomma

100

Ø 12

Art. TGMTCCD5ML 5 funzioni - 5 functions

Gruppo preassemblato

Miscelatore termostatico con deviatore in resina anticalcare

a 3 ÷ 5 funzioni più manopola rubinetto on-off

Applicazioni: box doccia

Finitura standard: cromo MINIMAL

Miscelatore termostatico con manopola graduata e pulsante di

sicurezza

Sporgenza anteriore ~ 70 mm posteriore ~ 70 mm

Ø foratura pannello: termostatico più rubinetto 62 mm, deviatore 62

mm

Interasse: 100 mm

Spessore massimo pannello: 7 mm

Connessioni:

ingresso acqua calda 1⁄2” G femmina,

ingresso acqua fredda 1⁄2” G maschio,

uscite porta gomma per tubo Ø 10 mm

Disponibile in varie finiture

Pre-assembled group

Thermostatic mixer with anti-limescale resin diverter

for 3 to 5 functions + on/off tap handle

Application: shower box

Standard finishes: MINIMAL chromium

Thermostatic mixer with scaled handle and safety button

Front projection ~ 70 mm – rear projection ~ 70 mm

Ø for the holes in the panel: 46 mm for the thermostatic valve+tap, for

the diverter 62 mm

Distance from the centre of the holes: 100 mm

Maximum thickness of the panel: 7 mm

Connections: hot water inlet 1⁄2”G female, cold water inlet 1⁄2” G male,

outlets of the hose holders Ø 10 mm.

Available in different finishes

Caratteristiche tecniche

Pressione max di esercizio : 10 bar

N.B. per pressioni superiori a 5 bar montare un riduttore

Pressione minima: 0,5 bar

Pressione raccomandata: 1÷ 5 bar

Temperatura max acqua calda: 85° C

Campo di temperatura standard: 20 ÷ 50° C

Blocco di sicurezza: 38° C

Portata massima (termostatico + un’uscita a bocca libera): 16 l/min a

P=3 bar, T=40° C circa

Per caratteristiche tecniche dettagliate sul deviatore pag. 19

Technical Features

Maximum working pressure: 10 bar

N.B.: for pressures over 5 bar we recommend to mount a reducer

Minimum pressure: 0,5 bar

Recommended pressure: 1÷5 bar

Hot water maximum temperature: 85° C

Standard temperature range: 20÷50° C

Safety block: 38° C

Maximum flow (thermostatic + one free open spout outlet):

16 l/min at 3 bar, T=40° C approx

On diverter look at page 19

1/2" G

ingresso HOT

n 78

1/2" G

ingresso COLD

137

16 42

67

Spessore

massimo

pannello

7 mm

137

16

Brevetto

n 78

Ø

6

0

Ø

6

0

Ø

4

0

1

0

0

2

0

2
