MAX

G 1/2"

ingresso monocomando deviatore

dal mix termostatico

MIN

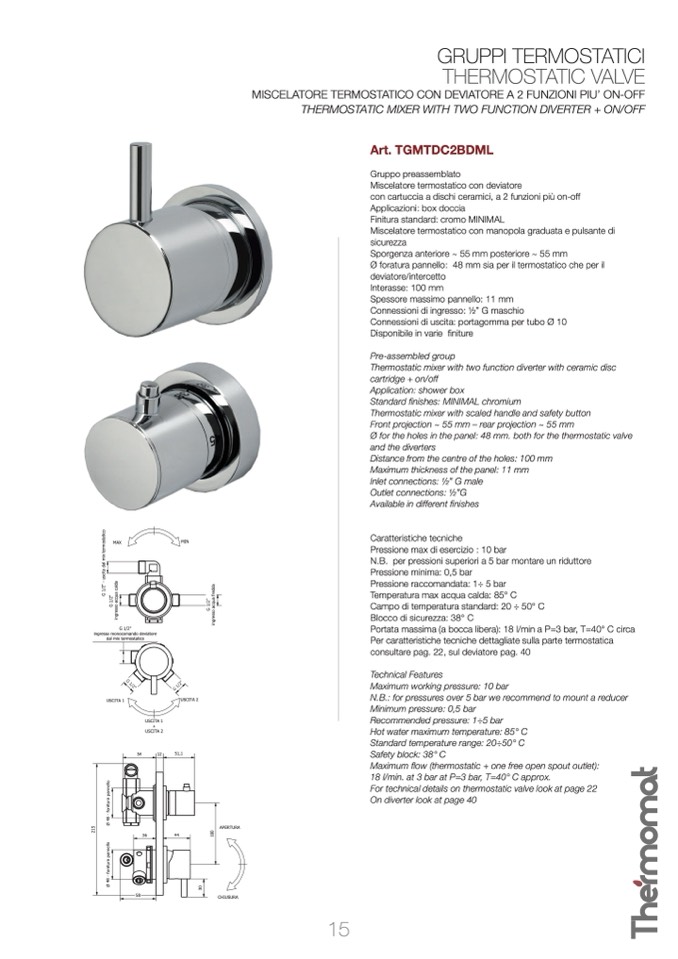

GRUPPI TERMOSTATICI

THERMOSTATIC VALVE

MISCELATORE TERMOSTATICO CON DEVIATORE A 2 FUNZIONI PIU’ ON-OFF

THERMOSTATIC MIXER WITH TWO FUNCTION DIVERTER + ON/OFF

Art. TGMTDC2BDML

Gruppo preassemblato

Miscelatore termostatico con deviatore

con cartuccia a dischi ceramici, a 2 funzioni più on-off

Applicazioni: box doccia

Finitura standard: cromo MINIMAL

Miscelatore termostatico con manopola graduata e pulsante di

sicurezza

Sporgenza anteriore ~ 55 mm posteriore ~ 55 mm

Ø foratura pannello: 48 mm sia per il termostatico che per il

deviatore/intercetto

Interasse: 100 mm

Spessore massimo pannello: 11 mm

Connessioni di ingresso: 1⁄2” G maschio

Connessioni di uscita: portagomma per tubo Ø 10

Disponibile in varie finiture

Pre-assembled group

Thermostatic mixer with two function diverter with ceramic disc

cartridge + on/off

Application: shower box

Standard finishes: MINIMAL chromium

Thermostatic mixer with scaled handle and safety button

Front projection ~ 55 mm – rear projection ~ 55 mm

Ø for the holes in the panel: 48 mm. both for the thermostatic valve

and the diverters

Distance from the centre of the holes: 100 mm

Maximum thickness of the panel: 11 mm

Inlet connections: 1⁄2” G male

Outlet connections: 1⁄2”G

Available in different finishes

Caratteristiche tecniche

Pressione max di esercizio : 10 bar

N.B. per pressioni superiori a 5 bar montare un riduttore

Pressione minima: 0,5 bar

Pressione raccomandata: 1÷ 5 bar

Temperatura max acqua calda: 85° C

Campo di temperatura standard: 20 ÷ 50° C

Blocco di sicurezza: 38° C

Portata massima (a bocca libera): 18 l/min a P=3 bar, T=40° C circa

Per caratteristiche tecniche dettagliate sulla parte termostatica

consultare pag. 22, sul deviatore pag. 40

Technical Features

Maximum working pressure: 10 bar

N.B.: for pressures over 5 bar we recommend to mount a reducer

Minimum pressure: 0,5 bar

Recommended pressure: 1÷5 bar

Hot water maximum temperature: 85° C

Standard temperature range: 20÷50° C

Safety block: 38° C

Maximum flow (thermostatic + one free open spout outlet):

18 l/min. at 3 bar at P=3 bar, T=40° C approx.

For technical details on thermostatic valve look at page 22

On diverter look at page 40

G

1

/

2

"

G 1/2"

USCITA 1

USCITA 2

51,1

44

54

36

12

3

0

Ø

4

8

-

f

o

r

a

t

u

r

a

p

a

n

n

e

l

l

o

Ø

4

8

-

f

o

r

a

t

u

r

a

p

a

n

n

e

l

l

o

G

1

/

2

"

-

u

s

c

i

t

a

d

a

l

m

i

x

t

e

r

m

o

s

t

a

t

i

c

o

1

0

0

G

1

/

2

"

i

n

g

r

e

s

s

o

a

c

q

u

a

f

r

e

d

d

a

2

1

5

G

1

/

2

"

i

n

g

r

e

s

s

o

a

c

q

u

a

c

a

l

d

a

58

CHIUSURA

USCITA 1

+

USCITA 2

APERTURA

15
