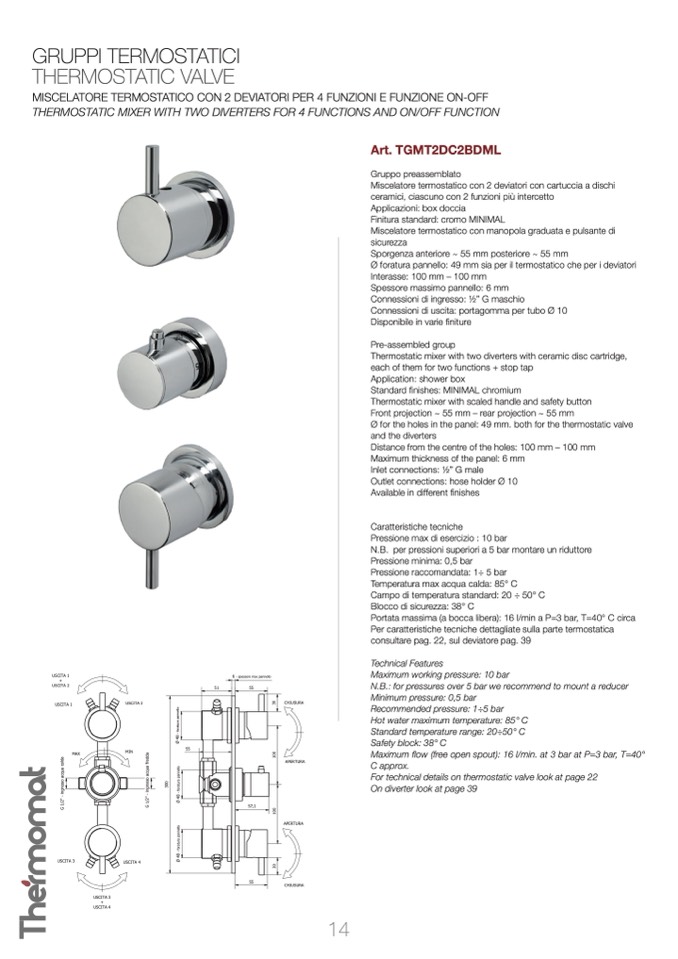

GRUPPI TERMOSTATICI
THERMOSTATIC VALVE
MISCELATORE TERMOSTATICO CON 2 DEVIATORI PER 4 FUNZIONI E FUNZIONE ON-OFF
THERMOSTATIC MIXER WITH TWO DIVERTERS FOR 4 FUNCTIONS AND ON/OFF FUNCTION
USCITA 1
+
USCITA 2
USCITA 1
MAX
USCITA 3
51
6 - spessore max pannello
55
57,1
Art. TGMT2DC2BDML
Gruppo preassemblato
Miscelatore termostatico con 2 deviatori con cartuccia a dischi
ceramici, ciascuno con 2 funzioni più intercetto
Applicazioni: box doccia
Finitura standard: cromo MINIMAL
Miscelatore termostatico con manopola graduata e pulsante di
sicurezza
Sporgenza anteriore ~ 55 mm posteriore ~ 55 mm
Ø foratura pannello: 49 mm sia per il termostatico che per i deviatori
Interasse: 100 mm – 100 mm
Spessore massimo pannello: 6 mm
Connessioni di ingresso: 1⁄2” G maschio
Connessioni di uscita: portagomma per tubo Ø 10
Disponibile in varie finiture
Pre-assembled group
Thermostatic mixer with two diverters with ceramic disc cartridge,
each of them for two functions + stop tap
Application: shower box
Standard finishes: MINIMAL chromium
Thermostatic mixer with scaled handle and safety button
Front projection ~ 55 mm – rear projection ~ 55 mm
Ø for the holes in the panel: 49 mm. both for the thermostatic valve
and the diverters
Distance from the centre of the holes: 100 mm – 100 mm
Maximum thickness of the panel: 6 mm
Inlet connections: 1⁄2” G male
Outlet connections: hose holder Ø 10
Available in different finishes
Caratteristiche tecniche
Pressione max di esercizio : 10 bar
N.B. per pressioni superiori a 5 bar montare un riduttore
Pressione minima: 0,5 bar
Pressione raccomandata: 1÷ 5 bar
Temperatura max acqua calda: 85° C
Campo di temperatura standard: 20 ÷ 50° C
Blocco di sicurezza: 38° C
Portata massima (a bocca libera): 16 l/min a P=3 bar, T=40° C circa
Per caratteristiche tecniche dettagliate sulla parte termostatica
consultare pag. 22, sul deviatore pag. 39
Technical Features
Maximum working pressure: 10 bar
N.B.: for pressures over 5 bar we recommend to mount a reducer
Minimum pressure: 0,5 bar
Recommended pressure: 1÷5 bar
Hot water maximum temperature: 85° C
Standard temperature range: 20÷50° C
Safety block: 38° C
Maximum flow (free open spout): 16 l/min. at 3 bar at P=3 bar, T=40°
C approx.
For technical details on thermostatic valve look at page 22
On diverter look at page 39
3
0
1
0
0
1
0
0
3
0
Ø
4
8
-
f
o
r
a
t
u
r
a
p
a
n
n
e
l
l
o
3
0
0
Ø
4
8
-
f
o
r
a
t
u
r
a
p
a
n
n
e
l
l
o
Ø
4
8
-
f
o
r
a
t
u
r
a
p
a
n
n
e
l
l
o
G
1
/
2
"
-
i
n
g
r
e
s
s
o
a
c
q
u
a
c
a
l
d
a
G
1
/
2
"
-
i
n
g
r
e
s
s
o
a
c
q
u
a
f
r
e
d
d
a
USCITA 3
+
USCITA 4
USCITA 2
MIN
USCITA 4
55
CHIUSURA
APERTURA
APERTURA
CHIUSURA
55
14
