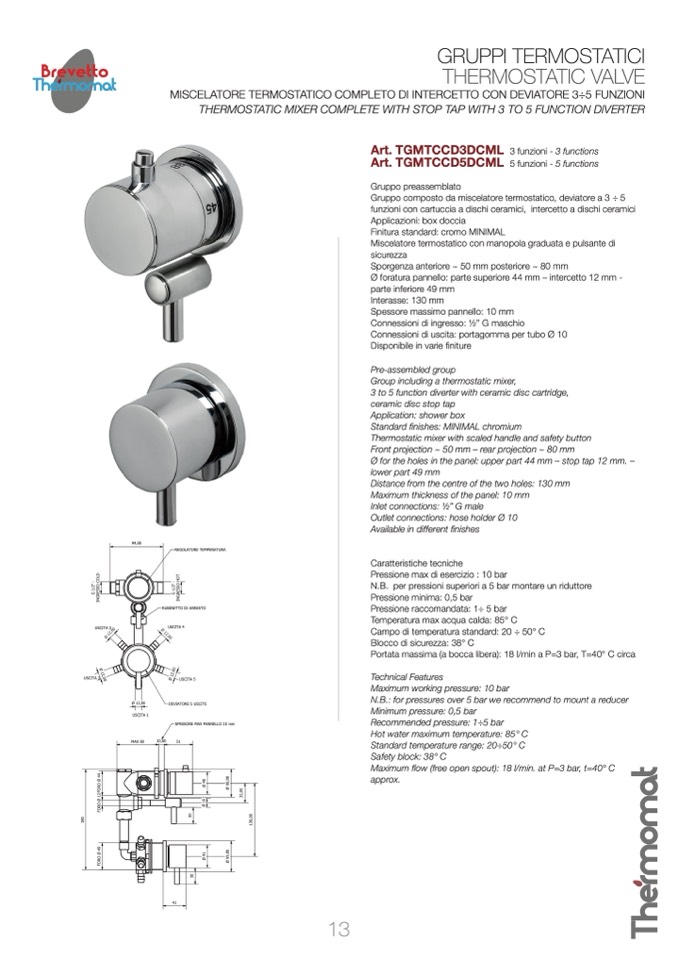

Brevetto

GRUPPI TERMOSTATICI

THERMOSTATIC VALVE

MISCELATORE TERMOSTATICO COMPLETO DI INTERCETTO CON DEVIATORE 3÷5 FUNZIONI

THERMOSTATIC MIXER COMPLETE WITH STOP TAP WITH 3 TO 5 FUNCTION DIVERTER

Art. TGMTCCD3DCML 3 funzioni - 3 functions

USCITA 3

USCITA 2

REGOLATORE TEMPERATURA

RUBINETTO DI ARRESTO

USCITA 4

94,00

Art. TGMTCCD5DCML 5 funzioni - 5 functions

Gruppo preassemblato

Gruppo composto da miscelatore termostatico, deviatore a 3 ÷ 5

funzioni con cartuccia a dischi ceramici, intercetto a dischi ceramici

Applicazioni: box doccia

Finitura standard: cromo MINIMAL

Miscelatore termostatico con manopola graduata e pulsante di

sicurezza

Sporgenza anteriore ~ 50 mm posteriore ~ 80 mm

Ø foratura pannello: parte superiore 44 mm – intercetto 12 mm -

parte inferiore 49 mm

Interasse: 130 mm

Spessore massimo pannello: 10 mm

Connessioni di ingresso: 1⁄2” G maschio

Connessioni di uscita: portagomma per tubo Ø 10

Disponibile in varie finiture

Pre-assembled group

Group including a thermostatic mixer,

3 to 5 function diverter with ceramic disc cartridge,

ceramic disc stop tap

Application: shower box

Standard finishes: MINIMAL chromium

Thermostatic mixer with scaled handle and safety button

Front projection ~ 50 mm – rear projection ~ 80 mm

Ø for the holes in the panel: upper part 44 mm – stop tap 12 mm. –

lower part 49 mm

Distance from the centre of the two holes: 130 mm

Maximum thickness of the panel: 10 mm

Inlet connections: 1⁄2” G male

Outlet connections: hose holder Ø 10

Available in different finishes

Caratteristiche tecniche

Pressione max di esercizio : 10 bar

N.B. per pressioni superiori a 5 bar montare un riduttore

Pressione minima: 0,5 bar

Pressione raccomandata: 1÷ 5 bar

Temperatura max acqua calda: 85° C

Campo di temperatura standard: 20 ÷ 50° C

Blocco di sicurezza: 38° C

Portata massima (a bocca libera): 18 l/min a P=3 bar, T=40° C circa

Technical Features

Maximum working pressure: 10 bar

N.B.: for pressures over 5 bar we recommend to mount a reducer

Minimum pressure: 0,5 bar

Recommended pressure: 1÷5 bar

Hot water maximum temperature: 85° C

Standard temperature range: 20÷50° C

Safety block: 38° C

Maximum flow (free open spout): 18 l/min. at P=3 bar, t=40° C

approx.

Ø

1

2

,

0

0

Ø 12,00

Ø

1

2

,

0

0

Ø

1

2

,

0

0

Ø 12,00

USCITA 1

MAX 80

10,00

USCITA 5

DEVIATORE 5 USCITE

SPESSORE MAX PANNELLO 10 mm

51

3

0

3

0

F

O

R

O

Ø

4

9

F

O

R

O

Ø

1

2

F

O

R

O

Ø

4

4

G

1

/

2

"

-

I

N

G

R

E

S

S

O

C

O

L

D

Ø

4

1

Ø

1

6

Ø

4

0

Ø

5

5

,

0

0

Ø

5

0

,

0

0

1

8

0

3

5

,

0

0

1

3

0

,

0

0

G

1

/

2

"

-

I

N

G

R

E

S

S

O

H

O

T

41
