Wall System 6
Wall System 6 permette l’installazione in facciata
ventilata delle lastre in gres porcellanato 160x320,
120x240 e 120x120 cm in spessore 6mm senza
elementi di fissaggio a vista. Questa innovativa
tecnologia sfrutta le alte performance dei collanti
per l’edilizia di ultima generazione, coadiuvate da
supporti meccanici. Le grandi lastre del rivestimento
vengono fissate tramite adesivo strutturale ad una
sottostruttura a montanti verticali.
Wall System 6 allows the installation of 160x320,
120x240 and 120x120 cm 6 mm-thick porcelain
stoneware slabs on a ventilated wall without visible
fixing elements. This innovative technology exploits the
high performance of the latest-generation construction
adhesives, assisted by mechanical supports. The
covering’s large slabs are fixed with a structural
adhesive to a substructure with vertical uprights.
Wall System 6 permet d’installer, sur la façade ventilée
et sans fixations apparentes, des plaques en grès
cérame 160x320, 120x240 et 120x120 cm de 6 mm
d’épaisseur. Cette technologie révolutionnaire se base
sur les excellentes propriétés des colles de dernière
génération pour le bâtiment, auxquelles s’ajoutent les
supports mécaniques. Les grandes plaques du bardage
sont fixées, avec une colle structurale, à une structure
de support à base de montants verticaux.
Das Wall System 6 ermöglicht die Montage von
Feinsteinzeugplatten in den Größen 160x320,
120x240 und 120x120 cm in 6 mm Stärke als
vorgehängte hinterlüftete Fassaden ohne sichtbare
Befestigungselemente. Diese innovative Technologie
nutzt zusätzlich zu mechanischen Halterungen die
hohen Leistungsmerkmale modernster Bauklebstoffe.
Die großformatigen Wandverkleidungsplatten werden
mit Strukturklebstoff an einer Unterkonstruktion mit
vertikalen Haltern befestigt.
Con el Wall System 6, es posible instalar placas de
gres porcelánico de 160×320, 120×240 y 120×120 cm
de 6 mm de grosor en la fachada ventilada sin
necesidad de utilizar elementos de fijación a la
vista. Esta tecnología innovadora aprovecha el alto
rendimiento de los adhesivos para la construcción
de última generación, en combinación con soportes
mecánicos. Las grandes placas del revestimiento
se fijan por medio de un adhesivo estructural a una
subestructura de montantes verticales.
Wall System 6 обеспечивает фасадную установку
керамогранитных плит размером 160x320, 120x240
и 120x120 см толщиной 6 мм без применения
видимых крепежных элементов. Эта инновационная
технология основана на высоких характеристиках
строительных клеев нового поколения, которые
применяются вместе с механическими опорами.
Крупноразмерные плиты облицовки наклеиваются
на нижние конструкции из вертикальных стоек при
помощи строительного клея.
Isolante
Insulation
Tassello
Anchor
Staffa
Bracket
Isolante
Insulation
Tassello
Anchor
Staffa
Bracket
Isolante
Insulation
Tassello
Anchor
Staffa
Bracket
Profilo “T”
“T” alu profile
Adesivo Wall System 6
Wall System 6 adhesive
Lastra in ceramica
Ceramic plates
Rivetto alu
Alu rivet
Profilo “T”
“T” alu profile
Adesivo Wall System 6
Wall System 6 adhesive
Lastra in ceramica
Ceramic plates
Rivetto alu
Alu rivet
Profilo “T”
“T” alu profile
Adesivo Wall System 6
Wall System 6 adhesive
Lastra in ceramica
Ceramic plates
Rivetto alu
Alu rivet

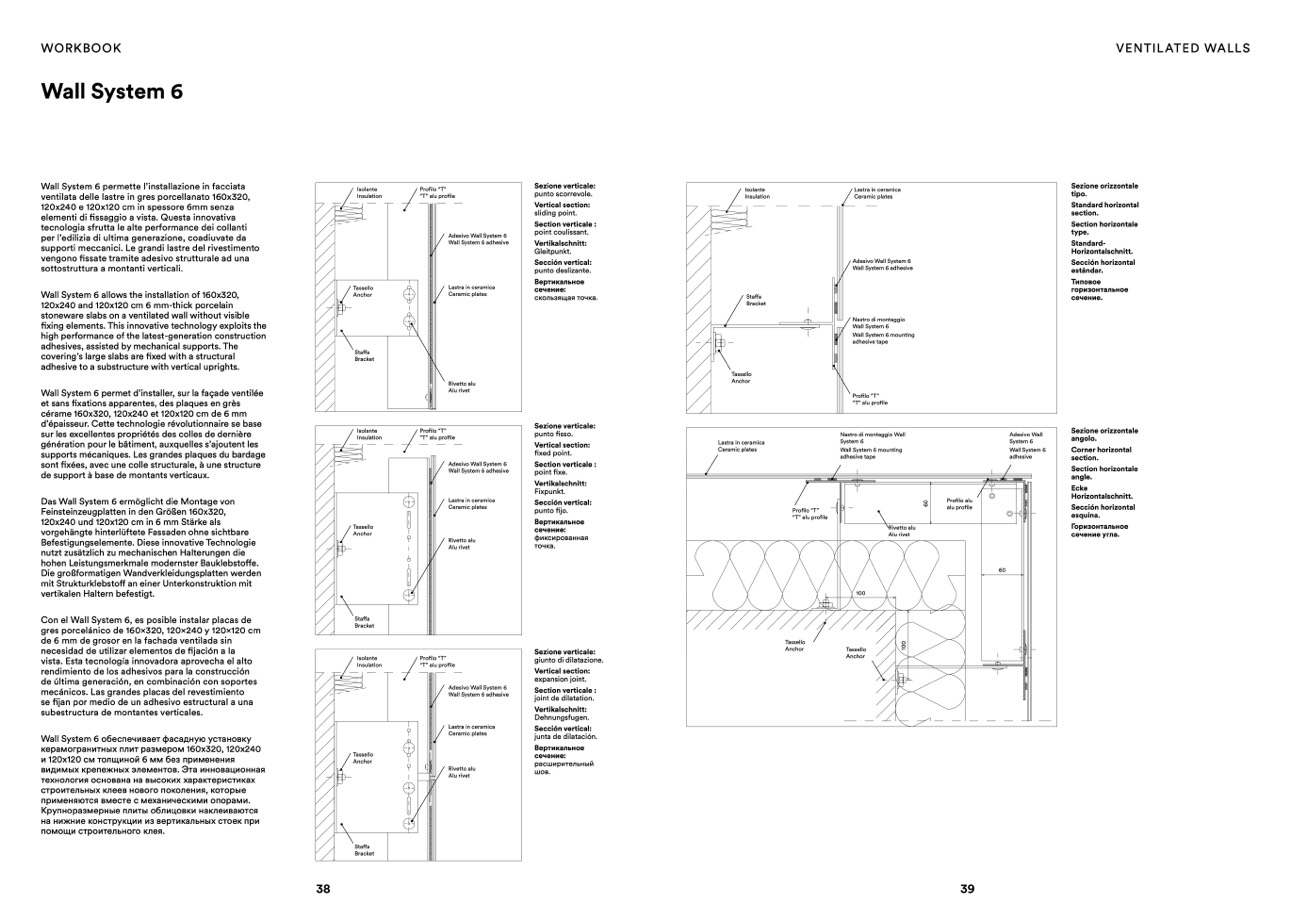

Sezione verticale:
punto scorrevole.
Vertical section:
sliding point.
Section verticale :
point coulissant.
Vertikalschnitt:
Gleitpunkt.
Sección vertical:
punto deslizante.
Вертикальное
сечение:
скользящая точка.
Sezione verticale:
punto fisso.
Vertical section:
fixed point.
Section verticale :
point fixe.
Vertikalschnitt:
Fixpunkt.
Sección vertical:
punto fijo.
Вертикальное
сечение:
фиксированная
точка.
Sezione verticale:
giunto di dilatazione.
Vertical section:
expansion joint.
Section verticale :
joint de dilatation.
Vertikalschnitt:
Dehnungsfugen.
Sección vertical:
junta de dilatación.
Вертикальное
сечение:
расширительный
шов.
Isolante
Insulation
Staffa
Bracket
Tassello
Anchor
Lastra in ceramica
Ceramic plates
Lastra in ceramica
Ceramic plates
Adesivo Wall System 6
Wall System 6 adhesive
Nastro di montaggio
Wall System 6
Wall System 6 mounting
adhesive tape
Profilo “T”
“T” alu profile
Nastro di montaggio Wall
System 6
Wall System 6 mounting
adhesive tape
Adesivo Wall
System 6
Wall System 6
adhesive
Sezione orizzontale
tipo.
Standard horizontal
section.
Section horizontale
type.
Standard-
Horizontalschnitt.
Sección horizontal
estándar.
Типовое
горизонтальное
сечение.
Sezione orizzontale
angolo.
Corner horizontal
section.
Section horizontale
angle.
Ecke
Horizontalschnitt.
Sección horizontal
esquina.
Горизонтальное
сечение угла.
