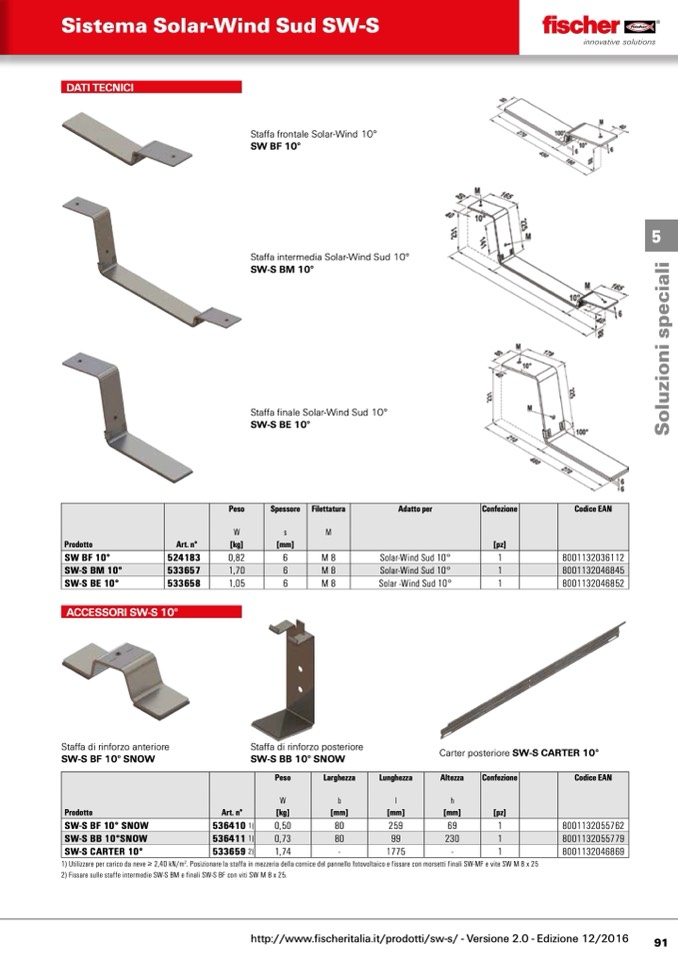

Sistema Solar-Wind Sud SW-S

DATI TECNICI

Staffa▪frontale▪Solar-Wind▪10°▪▪

SW BF 10°

Staffa▪intermedia▪Solar-Wind▪Sud▪10°▪▪

SW-S BM 10°

Staffa▪finale▪Solar-Wind▪Sud▪10°▪▪

SW-S BE 10°

Peso

Spessore Filettatura

Adatto per Confezione Codice EAN

W

s M

Prodotto Art. n°

[kg]

[mm] [pz]

SW BF 10° 524183

0,82

6 M8

Solar-Wind Sud 10° 1 8001132036112

SW-S BM 10°

533657

1,70

6

M8

Solar-Wind Sud 10°

1

8001132046845

SW-S BE 10°

533658

1,05

6

M8

Solar -Wind Sud 10°

1

8001132046852

ACCESSORI SW-S 10°

Staffa▪di▪rinforzo▪anteriore▪▪

SW-S BF 10° SNOW

Staffa▪di▪rinforzo▪posteriore▪▪

SW-S BB 10° SNOW

Carter▪posteriore▪SW-S CARTER 10°

Peso Larghezza Lunghezza

Altezza Confezione Codice EAN

W b l

h

Prodotto Art. n° [kg] [mm] [mm]

[mm] [pz]

SW-S BF 10° SNOW 536410 1) 0,50 80 259

69 1 8001132055762

SW-S BB 10°SNOW

536411 1)

0,73

80

99

230

1

8001132055779

SW-S CARTER 10° 533659 2) 1,74 - 1775

-

1 8001132046869

1) Utilizzare per carico da neve ≥ 2,40 kN/m

2

. Posizionare la staffa in mezzeria della cornice del pannello fotovoltaico e fissare con morsetti finali SW-MF e vite SW M 8 x 25

2) Fissare sulle staffe intermedie SW-S BM e finali SW-S BF con viti SW M 8 x 25.

5

http://www.fischeritalia.it/prodotti/sw-s/ - Versione 2.0 - Edizione 12/2016
