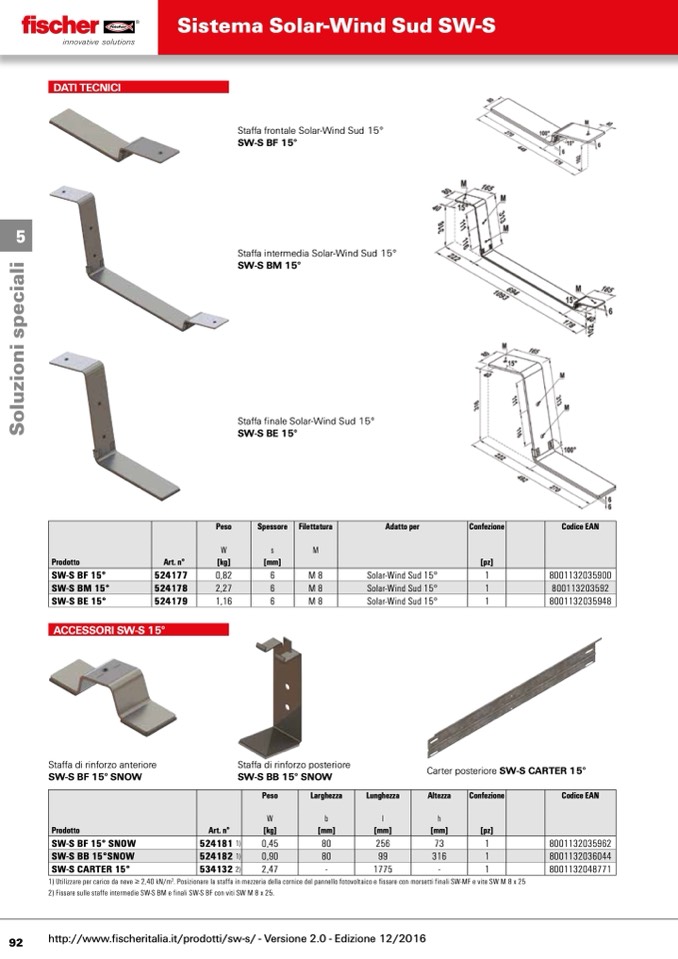

Sistema Solar-Wind Sud SW-S

DATI TECNICI

5

Staffa▪frontale▪Solar-Wind▪Sud▪15°▪▪

SW-S BF 15°

Staffa▪intermedia▪Solar-Wind▪Sud▪15°▪▪

SW-S BM 15°

Staffa▪finale▪Solar-Wind▪Sud▪15°▪▪

SW-S BE 15°

Peso

Spessore Filettatura

Adatto per Confezione Codice EAN

W

s M

Prodotto Art. n°

[kg]

[mm] [pz]

SW-S BF 15° 524177

0,82

6 M8

Solar-Wind Sud 15° 1 8001132035900

SW-S BM 15°

524178

2,27

6

M8

Solar-Wind Sud 15°

1

800113203592

SW-S BE 15° 524179

1,16

6 M8

Solar-Wind Sud 15°

1 8001132035948

ACCESSORI SW-S 15°

Staffa▪di▪rinforzo▪anteriore▪▪

SW-S BF 15° SNOW

Staffa▪di▪rinforzo▪posteriore▪▪

SW-S BB 15° SNOW

Carter▪posteriore▪SW-S CARTER 15°

Peso Larghezza Lunghezza

Altezza Confezione Codice EAN

W b l

h

Prodotto Art. n° [kg] [mm] [mm]

[mm] [pz]

SW-S BF 15° SNOW

524181 1) 0,45 80 256

73 1 8001132035962

SW-S BB 15°SNOW

524182 1)

0,90

80

99

316

1

8001132036044

SW-S CARTER 15° 534132 2) 2,47 - 1775

-

1 8001132048771

1) Utilizzare per carico da neve ≥ 2,40 kN/m

2

. Posizionare la staffa in mezzeria della cornice del pannello fotovoltaico e fissare con morsetti finali SW-MF e vite SW M 8 x 25

2) Fissare sulle staffe intermedie SW-S BM e finali SW-S BF con viti SW M 8 x 25.

92

http://www.fischeritalia.it/prodotti/sw-s/ - Versione 2.0 - Edizione 12/2016
