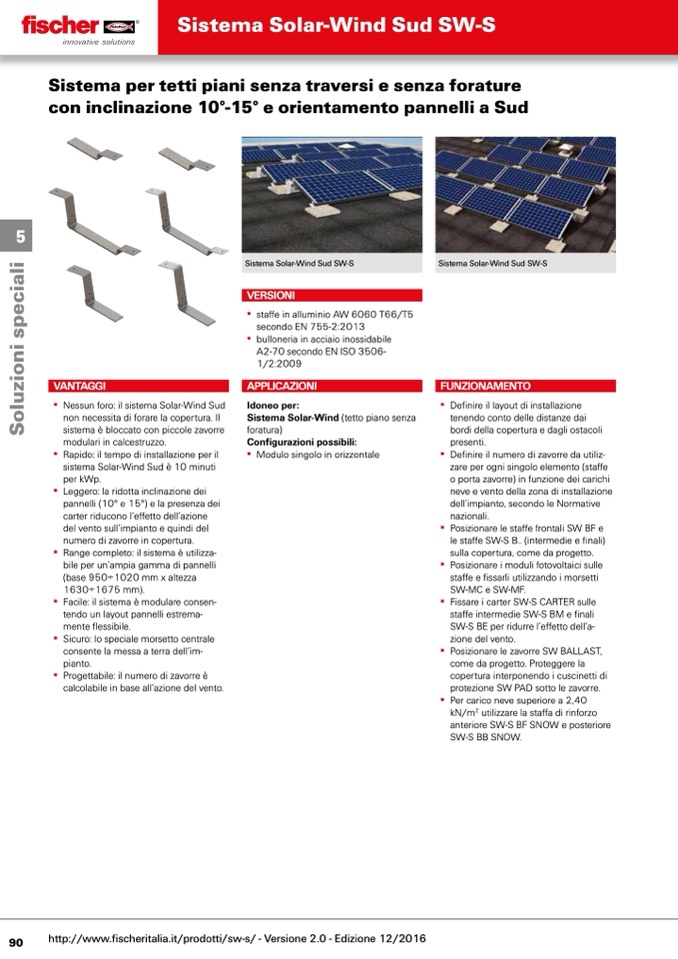

Sistema Solar-Wind Sud SW-S

5

Sistema per tetti piani senza traversi e senza forature

con inclinazione 10°-15° e orientamento pannelli a Sud

Sistema Solar-Wind Sud SW-S

VERSIONI

▪▪ staffe▪in▪alluminio▪AW▪6060▪T66/T5▪

secondo▪EN▪755-2:2013

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN▪ISO▪3506-

1/2:2009

APPLICAZIONI

Idoneo per:

Sistema Solar-Wind (tetto▪piano▪senza▪

foratura)

Configurazioni possibili:

▪▪ Modulo▪singolo▪in▪orizzontale

VANTAGGI

▪▪ Nessun▪foro:▪il▪sistema▪Solar-Wind▪Sud▪

non▪necessita▪di▪forare▪la▪copertura.▪Il▪

sistema▪è▪bloccato▪con▪piccole▪zavorre▪

modulari▪in▪calcestruzzo.

▪▪ Rapido:▪il▪tempo▪di▪installazione▪per▪il▪

sistema▪Solar-Wind▪Sud▪è▪10▪minuti▪

per▪kWp.

▪▪ Leggero:▪la▪ridotta▪inclinazione▪dei▪

pannelli▪(10°▪e▪15°)▪e▪la▪presenza▪dei▪

carter▪riducono▪l’effetto▪dell’azione▪

del▪vento▪sull’impianto▪e▪quindi▪del▪

numero▪di▪zavorre▪in▪copertura.

▪▪ Range▪completo:▪il▪sistema▪è▪utilizza-

bile▪per▪un’ampia▪gamma▪di▪pannelli▪

(base▪950÷1020▪mm▪x▪altezza▪

1630÷1675▪mm).

▪▪ Facile:▪il▪sistema▪

è▪modulare▪consen-

tendo▪un▪layout▪pannelli▪estrema-

mente▪flessibile.

▪▪ Sicuro:▪lo▪speciale▪morsetto▪centrale▪

consente▪la▪messa▪a▪terra▪dell’im-

pianto.

▪▪ Progettabile:▪il▪numero▪di▪zavorre▪è▪

calcolabile▪in▪base▪all’azione▪del▪vento.

Sistema Solar-Wind Sud SW-S

FUNZIONAMENTO

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

Definire▪il▪layout▪di▪installazione▪

tenendo▪conto▪delle▪distanze▪dai▪

bordi▪della▪copertura▪e▪dagli▪ostacoli▪

presenti.

Definire▪il▪numero▪di▪zavorre▪da▪utiliz-

zare▪per▪ogni▪singolo▪elemento▪(staffe▪

o▪porta▪zavorre)▪in▪funzione▪dei▪carichi▪

neve▪e▪vento▪della▪zona▪di▪installazione▪

dell’impianto,▪secondo▪le▪Normative▪

nazionali.

Posizionare▪le▪staffe▪frontali▪SW▪BF▪e▪

le▪staffe▪SW-S▪B..▪(intermedie▪e▪finali)▪

sulla▪copertura,▪come▪da▪progetto.

Posizionare▪i▪moduli▪fotovoltaici▪sulle▪

staffe▪e▪fissarli▪utilizzando▪i▪morsetti▪

SW-MC▪e▪SW-MF.

Fissare▪i▪carter▪SW-S▪CARTER▪sulle▪

staffe▪intermedie▪SW-S▪BM▪e▪finali▪

SW-S▪BE▪per▪ridurre▪l’effetto▪dell’a-

zione▪del▪vento.

Posizionare▪le▪zavorre▪SW▪BALLAST,▪

come▪da▪progetto.▪Proteggere▪la▪

copertura▪interponendo▪i▪cuscinetti▪di▪

protezione▪SW▪PAD▪sotto▪le▪zavorre.

Per▪carico▪neve▪superiore▪a▪2,40▪

kN/m

2

▪utilizzare▪la▪staffa▪di▪rinforzo▪

anteriore▪SW-S▪BF▪SNOW▪e▪posteriore▪

SW-S▪BB▪SNOW.

90
