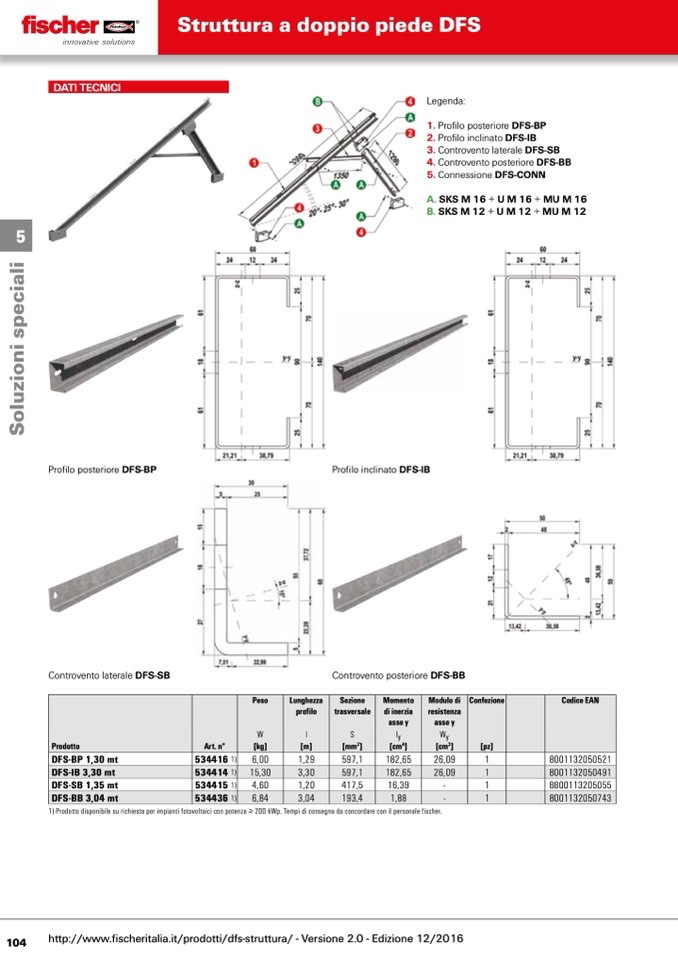

Struttura a doppio piede DFS

DATI TECNICI

5

Legenda:

1. Profilo▪posteriore▪DFS-BP

2.▪Profilo▪inclinato▪DFS-IB

3.▪Controvento▪laterale▪DFS-SB

4.▪Controvento▪posteriore▪DFS-BB

5.▪Connessione▪DFS-CONN

A. SKS M 16▪+▪U M 16▪+▪MU M 16

B. SKS M 12▪+▪U M 12▪+▪MU M 12

Profilo▪inclinato▪DFS-IB

Controvento▪posteriore▪DFS-BB

Profilo▪posteriore▪DFS-BP

Controvento▪laterale▪DFS-SB

Peso Lunghezza

profilo

Sezione

trasversale

Momento

di inerzia

asse y

Modulo di

resistenza

asse y

Confezione Codice EAN

W l

S Iy

Wy

Prodotto Art. n°

[kg] [m]

[mm

2

] [cm

4

]

[cm

3

] [pz]

DFS-BP 1,30 mt 534416 1)

6,00 1,29

597,1 182,65

26,09 1 8001132050521

DFS-IB 3,30 mt

534414 1)

15,30

3,30

597,1

182,65

26,09

1

8001132050491

DFS-SB 1,35 mt 534415 1)

4,60 1,20

417,5 16,39

- 1 8800113205055

DFS-BB 3,04 mt

534436 1)

6,84

3,04

193,4

1,88

-

1

8001132050743

1) Prodotto disponibile su richiesta per impianti fotovoltaici con potenza ≥ 200 kWp. Tempi di consegna da concordare con il personale fischer.

104

http://www.fischeritalia.it/prodotti/dfs-struttura/ - Versione 2.0 - Edizione 12/2016
