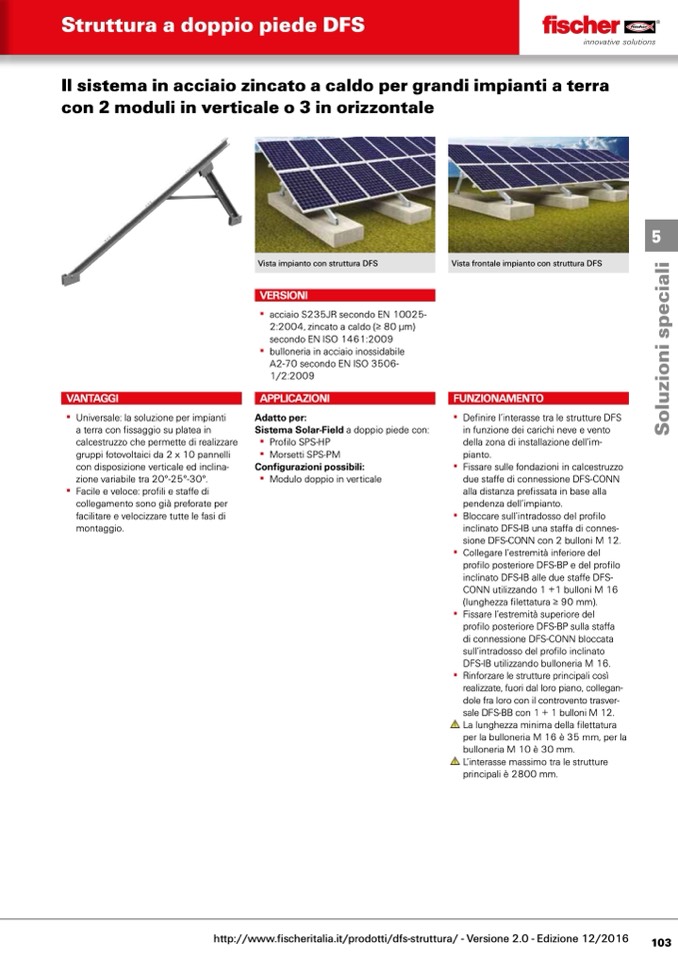

Struttura a doppio piede DFS

Il sistema in acciaio zincato a caldo per grandi impianti a terra

con 2 moduli in verticale o 3 in orizzontale

VANTAGGI

▪▪ Universale:▪la▪soluzione▪per▪impianti▪

a▪terra▪con▪fissaggio▪su▪platea▪in▪

calcestruzzo▪che▪permette▪di▪realizzare▪

gruppi▪fotovoltaici▪da▪2 x 10▪pannelli▪

con▪disposizione▪verticale▪ed▪inclina-

zione▪variabile▪tra▪20°-25°-30°.

▪▪ Facile▪e▪veloce:▪profili▪e▪staffe▪di▪

collegamento▪sono▪già▪preforate▪per▪

facilitare▪e▪velocizzare▪tutte▪le▪fasi▪di▪

montaggio.

Vista impianto con struttura DFS

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:2004,▪zincato▪a▪caldo▪(≥▪80 μm)▪

secondo▪EN ISO▪1461:2009

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN ISO 3506-

1/2:2009

APPLICAZIONI

Adatto per:

Sistema Solar-Field▪a▪doppio▪piede▪con:

▪▪ Profilo▪SPS-HP

▪▪ Morsetti▪SPS-PM

Configurazioni possibili:

▪▪ Modulo▪doppio▪in▪verticale

Vista frontale impianto con struttura DFS

FUNZIONAMENTO

▪▪ Definire▪l’interasse▪tra▪le▪strutture▪DFS▪

in▪funzione▪dei▪carichi▪neve▪e▪vento▪

della▪zona▪di▪installazione▪dell’im-

pianto.

▪▪ Fissare▪sulle▪fondazioni▪in▪calcestruzzo▪

due▪staffe▪di▪connessione▪DFS-CONN▪

alla▪distanza▪prefissata▪in▪base▪alla▪

pendenza▪dell’impianto.

▪▪ Bloccare▪sull’intradosso▪del▪profilo▪

inclinato▪DFS-IB▪una▪staffa▪di▪connes-

sione▪DFS-CONN▪con▪2▪bulloni▪M 12.

▪▪ Collegare▪l’estremità▪inferiore▪del▪

profilo▪posteriore▪DFS-BP▪e▪del▪profilo▪

inclinato▪DFS-IB▪alle▪due▪staffe▪DFS-

CONN▪utilizzando▪1▪+1▪bulloni▪M 16▪

(lunghezza▪filettatura▪≥▪90▪mm).

▪▪ Fissare▪l’estremità▪superiore▪del▪

profilo▪posteriore▪DFS-BP▪sulla▪staffa▪

di▪connessione▪DFS-CONN▪bloccata▪

sull’intradosso▪del▪profilo▪inclinato▪

DFS-IB▪utilizzando▪bulloneria▪M 16.

▪▪ Rinforzare▪le▪strutture▪principali▪così▪

realizzate,▪fuori▪dal▪loro▪piano,▪collegan-

dole▪fra▪loro▪con▪il▪controvento▪trasver-

sale▪DFS-BB▪con▪1 + 1▪bulloni▪M 12.

▪ La▪lunghezza▪minima▪della▪filettatura▪

per▪la▪bulloneria▪M 16▪è▪35▪mm,▪per▪la▪

bulloneria▪M 10▪è▪30▪mm.

▪ L’interasse▪massimo▪tra▪le▪strutture▪

principali▪è▪2800▪mm.
