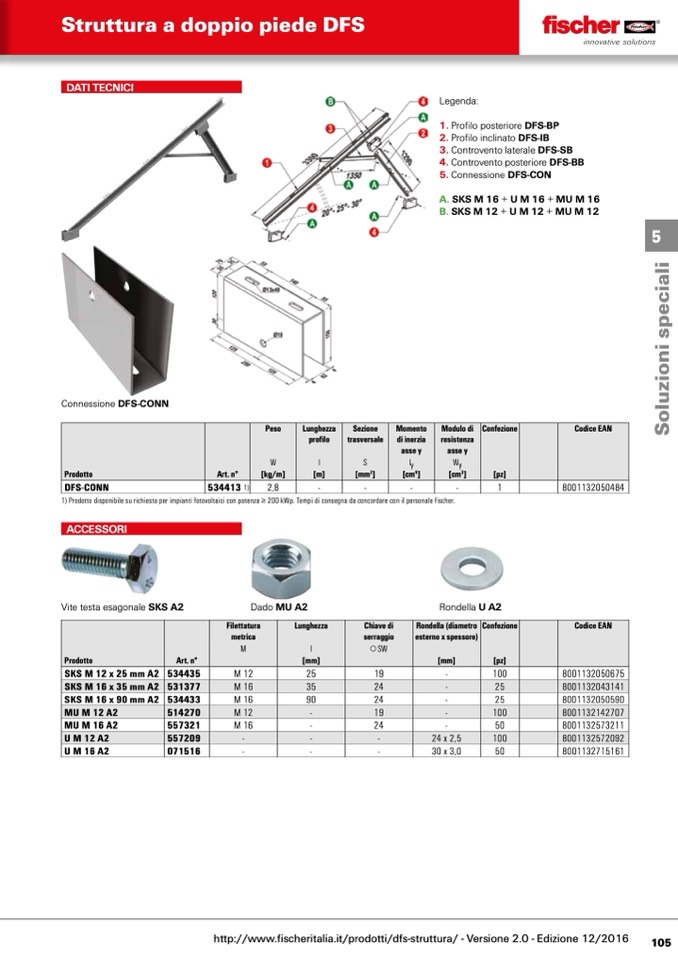

Struttura a doppio piede DFS

DATI TECNICI

Legenda:

1. Profilo▪posteriore▪DFS-BP

2.▪Profilo▪inclinato▪DFS-IB

3.▪Controvento▪laterale▪DFS-SB

4.▪Controvento▪posteriore▪DFS-BB

5.▪Connessione▪DFS-CON

A. SKS M 16▪+▪U M 16▪+▪MU M 16

B. SKS M 12▪+▪U M 12▪+▪MU M 12

Connessione▪DFS-CONN

Peso Lunghezza

profilo

Sezione

trasversale

Momento

di inerzia

asse y

Modulo di

resistenza

asse y

Confezione Codice EAN

W l

S Iy

Wy

Prodotto Art. n°

[kg/m] [m]

[mm

2

] [cm

4

]

[cm

3

] [pz]

DFS-CONN 534413 1)

2,8 -

- -

- 1 8001132050484

1) Prodotto disponibile su richiesta per impianti fotovoltaici con potenza ≥ 200 kWp. Tempi di consegna da concordare con il personale fischer.

Vite▪testa▪esagonale▪SKS A2

Dado▪MU A2

Rondella▪U A2

ACCESSORI

Filettatura

metrica

Lunghezza Chiave di

serraggio

Rondella (diametro

esterno x spessore)

Confezione Codice EAN

M l SW

Prodotto Art. n° [mm]

[mm] [pz]

SKS M 12 x 25 mm A2 534435

M 12 25 19

- 100 8001132050675

SKS M 16 x 35 mm A2

531377

M 16

35

24

-

25

8001132043141

SKS M 16 x 90 mm A2

534433

M 16

90

24

-

25

8001132050590

MU M 12 A2

514270

M 12

-

19

-

100

8001132142707

MU M 16 A2

557321

M 16

-

24

-

50

8001132573211

U M 12 A2

557209

-

-

-

24 x 2,5

100

8001132572092

U M 16 A2 071516

- - -

30 x 3,0 50 8001132715161

5

http://www.fischeritalia.it/prodotti/dfs-struttura/ - Versione 2.0 - Edizione 12/2016
