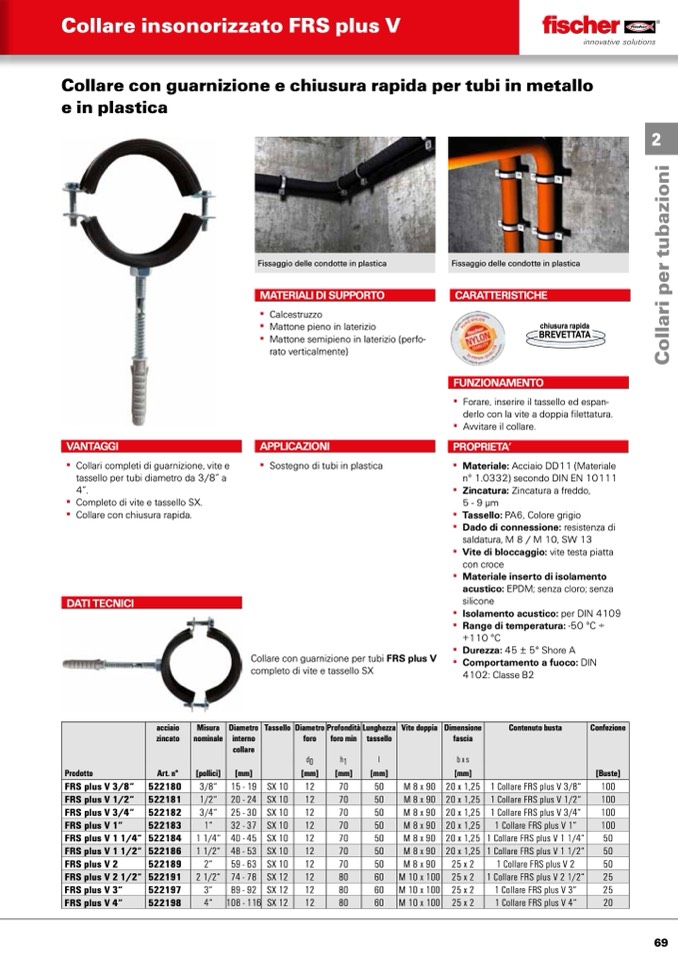

Collare insonorizzato FRS plus V
Collare con guarnizione e chiusura rapida per tubi in metallo
e in plastica
VANTAGGI
▪▪ Collari▪completi▪di▪guarnizione,▪vite▪e▪
tassello▪per▪tubi▪diametro▪da▪3/8”▪a▪
4”.
▪▪ Completo▪di▪vite▪e▪tassello▪SX.
▪▪ Collare▪con▪chiusura▪rapida.
Fissaggio delle condotte in plastica
MATERIALI DI SUPPORTO
▪▪ Calcestruzzo
▪▪ Mattone▪pieno▪in▪laterizio
▪▪ Mattone▪semipieno▪in▪laterizio▪(perfo-
rato▪verticalmente)
APPLICAZIONI
▪▪ Sostegno▪di▪tubi▪in▪plastica
Fissaggio delle condotte in plastica
CARATTERISTICHE
chiusura rapida
BREVETTATA
FUNZIONAMENTO
▪▪ Forare,▪inserire▪il▪tassello▪ed▪espan-
derlo▪con▪la▪vite▪a▪doppia▪filettatura.
▪▪ Avvitare▪il▪collare.
PROPRIETA’
▪▪ Materiale:▪Acciaio DD11▪(Materiale▪
n°▪1.0332)▪secondo▪DIN EN 10111
▪▪ Zincatura:▪Zincatura▪a▪freddo,▪
5 - 9 μm
▪▪ Tassello:▪PA6,▪Colore▪grigio
▪▪ Dado di connessione:▪resistenza▪di▪
saldatura,▪M▪8▪/▪M▪10,▪SW▪13
▪▪ Vite di bloccaggio:▪vite▪testa▪piatta▪
con▪croce
▪▪ Materiale inserto di isolamento
acustico:▪EPDM;▪senza▪cloro;▪senza▪
▪▪ Isolamento acustico:▪per▪DIN▪4109
▪▪ Range di temperatura:▪-50 °C▪÷▪
+110 °C
▪▪ Durezza:▪45 ± 5°▪Shore A
▪▪ Comportamento a fuoco:▪DIN▪
4102:▪Classe▪B2
DATI TECNICI
silicone
Collare▪con▪guarnizione▪per▪tubi▪FRS plus V
completo▪di▪vite▪e▪tassello▪SX
acciaio
zincato
Misura
nominale
Diametro
interno
collare
Tassello Diametro
foro
Profondità
foro min
Lunghezza
tassello
Vite doppia Dimensione
fascia
Contenuto busta Confezione
d0
h1
l
bx s
Prodotto
Art. n° [pollici]
[mm] [mm] [mm] [mm] [mm] [Buste]
FRS plus V 3/8“ 522180 3/8“
15 - 19
SX 10 12 70 50
M 8 x 90 20 x 1,25
1 Collare FRS plus V 3/8“ 100
FRS plus V 1/2“
522181
1/2“
20 - 24
SX 10
12
70
50
M 8 x 90
20 x 1,25
1 Collare FRS plus V 1/2“
100
FRS plus V 3/4“
522182
3/4“
25 - 30
SX 10
12
70
50
M 8 x 90
20 x 1,25
1 Collare FRS plus V 3/4“
100
FRS plus V 1“
522183
1“
32 - 37
SX 10
12
70
50
M 8 x 90
20 x 1,25
1 Collare FRS plus V 1“
100
FRS plus V 1 1/4“
522184
1 1/4“
40 - 45
SX 10
12
70
50
M 8 x 90
20 x 1,25
1 Collare FRS plus V 1 1/4“
50
FRS plus V 1 1/2“ 522186 1 1/2“
48 - 53
SX 10 12 70 50
M 8 x 90 20 x 1,25
1 Collare FRS plus V 1 1/2“ 50
FRS plus V 2
522189
2“
59 - 63
SX 10
12
70
50
M 8 x 90
25 x 2
1 Collare FRS plus V 2
50
FRS plus V 2 1/2“
522191
2 1/2“
74 - 78
SX 12
12
80
60
M 10 x 100
25 x 2
1 Collare FRS plus V 2 1/2“
25
FRS plus V 3“
522197
3“
89 - 92
SX 12
12
80
60
M 10 x 100
25 x 2
1 Collare FRS plus V 3“
25
FRS plus V 4“
522198
4“
108 - 116
SX 12
12
80
60
M 10 x 100
25 x 2
1 Collare FRS plus V 4“
