DATI TECNICI
2

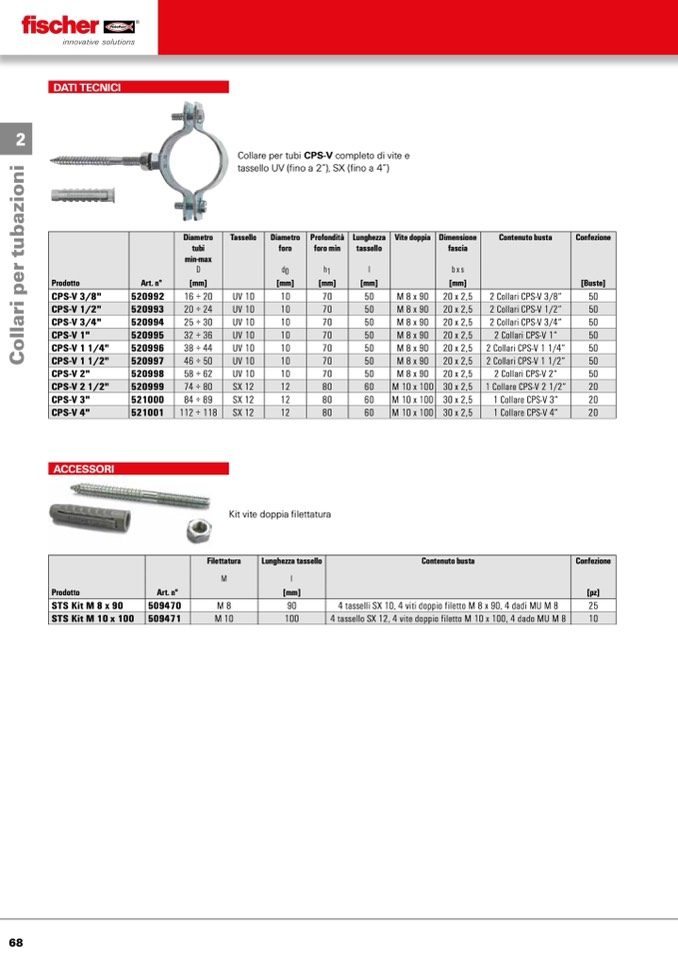

Collare▪per▪tubi▪CPS-V▪completo▪di▪vite▪e▪
tassello▪UV▪(fino▪a▪2”),▪SX▪(fino▪a▪4”)
Diametro
tubi
min-max
Tassello Diametro
foro
Profondità
foro min
Lunghezza
tassello
Vite doppia Dimensione
fascia
Contenuto busta Confezione
D
d0
h1
l
bx s
Prodotto Art. n°
[mm] [mm] [mm] [mm] [mm] [Buste]
CPS-V 3/8" 520992
16 ÷ 20 UV 10 10 70 50 M 8 x 90 20 x 2,5
2 Collari CPS-V 3/8“ 50
CPS-V 1/2"
520993
20 ÷ 24
UV 10
10
70
50
M 8 x 90
20 x 2,5
2 Collari CPS-V 1/2“
50
CPS-V 3/4"
520994
25 ÷ 30
UV 10
10
70
50
M 8 x 90
20 x 2,5
2 Collari CPS-V 3/4“
50
CPS-V 1" 520995
32 ÷ 36 UV 10 10 70 50 M 8 x 90 20 x 2,5
2 Collari CPS-V 1“ 50
CPS-V 1 1/4"
520996
38 ÷ 44
UV 10
10
70
50
M 8 x 90
20 x 2,5
2 Collari CPS-V 1 1/4“
50
CPS-V 1 1/2"
520997
46 ÷ 50
UV 10
10
70
50
M 8 x 90
20 x 2,5
2 Collari CPS-V 1 1/2“
50
CPS-V 2"
520998
58 ÷ 62
UV 10
10
70
50
M 8 x 90
20 x 2,5
2 Collari CPS-V 2“
50
CPS-V 2 1/2"
520999
74 ÷ 80
SX 12
12
80
60
M 10 x 100
30 x 2,5
1 Collare CPS-V 2 1/2“
20
CPS-V 3" 521000
84 ÷ 89 SX 12 12 80 60 M 10 x 100 30 x 2,5
1 Collare CPS-V 3“ 20
CPS-V 4"
521001
112 ÷ 118
SX 12
12
80
60
M 10 x 100
30 x 2,5
1 Collare CPS-V 4“
20
ACCESSORI
Kit▪vite▪doppia▪filettatura
Filettatura Lunghezza tassello
Contenuto busta Confezione
M
l
Prodotto Art. n° [mm] [pz]
STS Kit M 8 x 90 509470 M8 90
4 tasselli SX 10, 4 viti doppio filetto M 8 x 90, 4 dadi MU M 8 25
STS Kit M 10 x 100
509471
M 10
100
4 tassello SX 12, 4 vite doppio filetto M 10 x 100, 4 dado MU M 8
10
68
