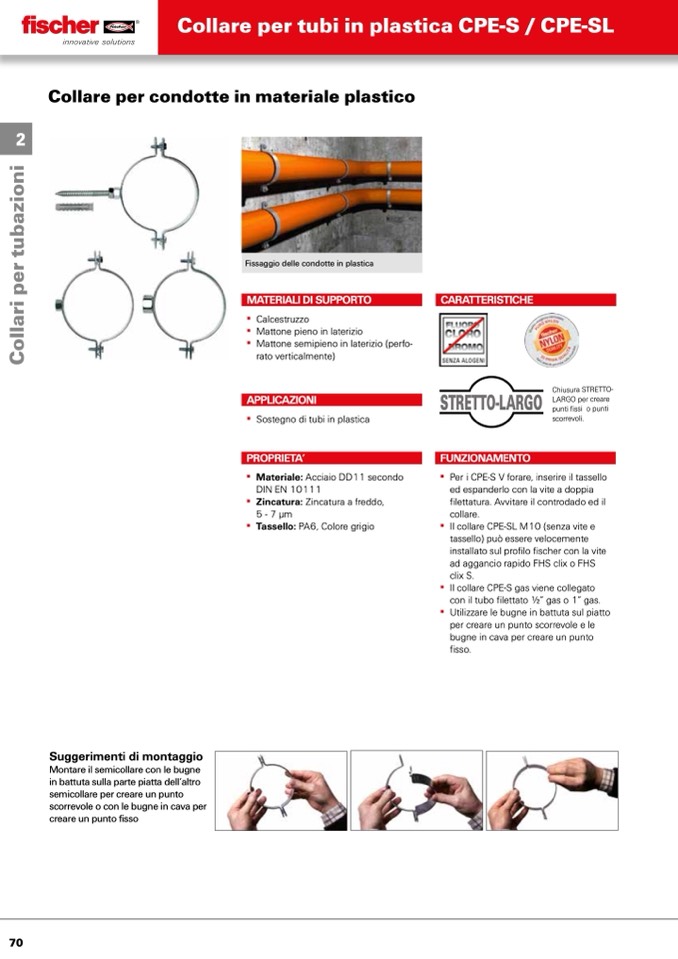

Collare per tubi in plastica CPE-S / CPE-SL

2

Collare per condotte in materiale plastico

Fissaggio delle condotte in plastica

MATERIALI DI SUPPORTO

▪▪ Calcestruzzo

▪▪ Mattone▪pieno▪in▪laterizio

▪▪ Mattone▪semipieno▪in▪laterizio▪(perfo-

rato▪verticalmente)

APPLICAZIONI

▪▪ Sostegno▪di▪tubi▪in▪plastica

PROPRIETA’

▪▪ Materiale:▪Acciaio DD11▪secondo▪

DIN EN 10111

▪▪ Zincatura:▪Zincatura▪a▪freddo,▪

5 - 7 μm

▪▪ Tassello:▪PA6,▪Colore▪grigio

CARATTERISTICHE

STRETTO-LARGO

FUNZIONAMENTO

▪▪ Per▪i▪CPE-S▪V▪forare,▪inserire▪il▪tassello▪

ed▪espanderlo▪con▪la▪vite▪a▪doppia▪

filettatura.▪Avvitare▪il▪controdado▪ed▪il▪

collare.

▪▪ Il▪collare▪CPE-SL▪M10▪(senza▪vite▪e▪

tassello)▪può▪essere▪velocemente▪

installato▪sul▪profilo▪fischer▪con▪la▪vite▪

ad▪aggancio▪rapido▪FHS▪clix▪o▪FHS▪

clix▪S.

▪▪ Il▪collare▪CPE-S▪gas▪viene▪collegato▪

con▪il▪tubo▪filettato▪1⁄2”▪gas▪o▪1”▪gas.

▪▪ Utilizzare▪le▪bugne▪in▪battuta▪sul▪piatto▪

per▪creare▪un▪punto▪scorrevole▪e▪le▪

bugne▪in▪cava▪per▪creare▪un▪punto▪

fisso.

Suggerimenti di montaggio

Montare il semicollare con le bugne

in battuta sulla parte piatta dell’altro

semicollare per creare un punto

scorrevole o con le bugne in cava per

creare un punto fisso

70

C

o

l

l

a

r

i

p

e

r

t

u

b

a

z

i

o

n

i

Chiusura▪STRETTO-

LARGO▪per▪creare▪

punti▪fissi▪▪o▪punti▪

scorrevoli.
