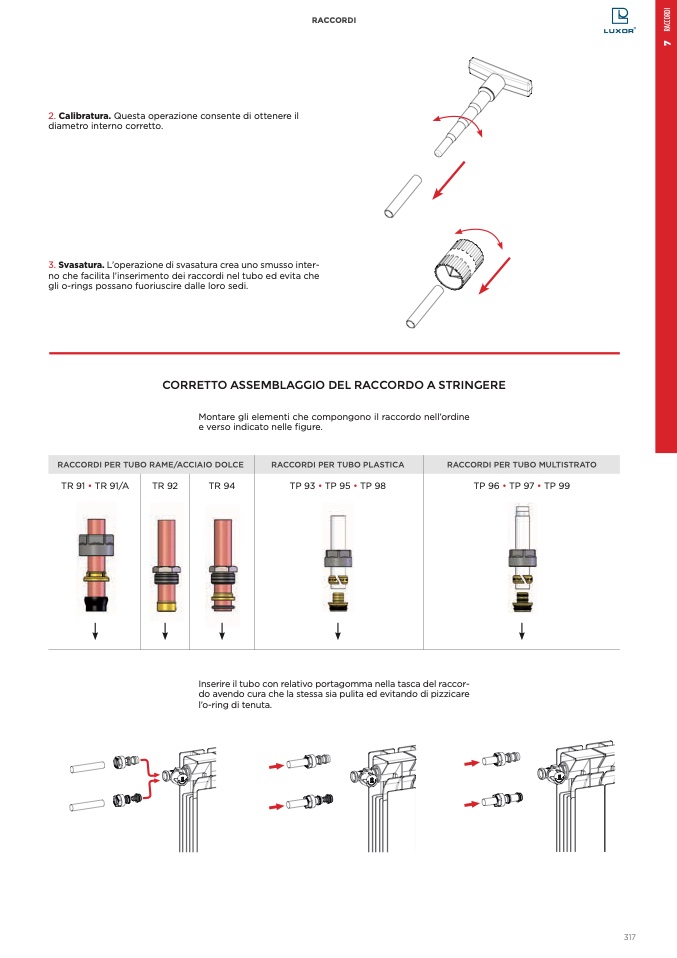

2. Calibratura. Questa operazione consente di ottenere il

diametro interno corretto.

3. Svasatura. L’operazione di svasatura crea uno smusso inter-

no che facilita l’inserimento dei raccordi nel tubo ed evita che

gli o-rings possano fuoriuscire dalle loro sedi.

RACCORDI

CORRETTO ASSEMBLAGGIO DEL RACCORDO A STRINGERE

RACCORDI PER TUBO RAME/ACCIAIO DOLCE

TR 92

TR 94

RACCORDI PER TUBO PLASTICA

TP 93 • TP 95 • TP 98

RACCORDI PER TUBO MULTISTRATO

TR 91 • TR 91/A

Montare gli elementi che compongono il raccordo nell’ordine

e verso indicato nelle figure.

Inserire il tubo con relativo portagomma nella tasca del raccor-

do avendo cura che la stessa sia pulita ed evitando di pizzicare

l’o-ring di tenuta.

PEX-AL

TP 96 • TP 97 • TP 99

Cu

Cu = 35÷45 Nm

PEX-AL = 25÷35 Nm

Cu

Cu =

PEX

Cu

317
