316

CARATTERISTICHE TECNICHE

ATTACCHI IMPIANTO

Max temperatura

120 °C

Raccordi

CW614N

UNI EN

12164:2016

Max pressione

10 bar

Guarnizioni OR

EPDM

Dadi

CW617N

UNI EN

12165:2016

Guarnizioni

Polietilene

Tubo ferro

W 24x19 - TR 91

G 3/4 EK - TR 91/A

G 1/2 - TR 890

G 1/2 - TR 94

G 1/2 - TR 92

Tubo plastica

W 24x19 - TP 95

G 3/4 EK - TP 98

G 1/2 - TP 93

ISTRUZIONI OPERATIVE

Tubo rame

W 24x19 - TR 91

G 3/4 EK - TR 91/A

G 1/2 - TR 890

G 1/2 - TR 94

G 1/2 - TR 92

Tubo multistrato

W 24x19 - TP 97

G 3/4 EK - TP 99

• Preparazione del tubo.

1. Taglio del tubo. Per eseguire un taglio corretto, utilizzare le

cesoie apposite in modo da non ovalizzare il tubo e facendo

particolare attenzione che il taglio sia perpendicolare all’asse

del tubo.

Le caratteristiche del fluido dell'impianto devono essere

conformi alla direttiva UNI 8065:2019.

P

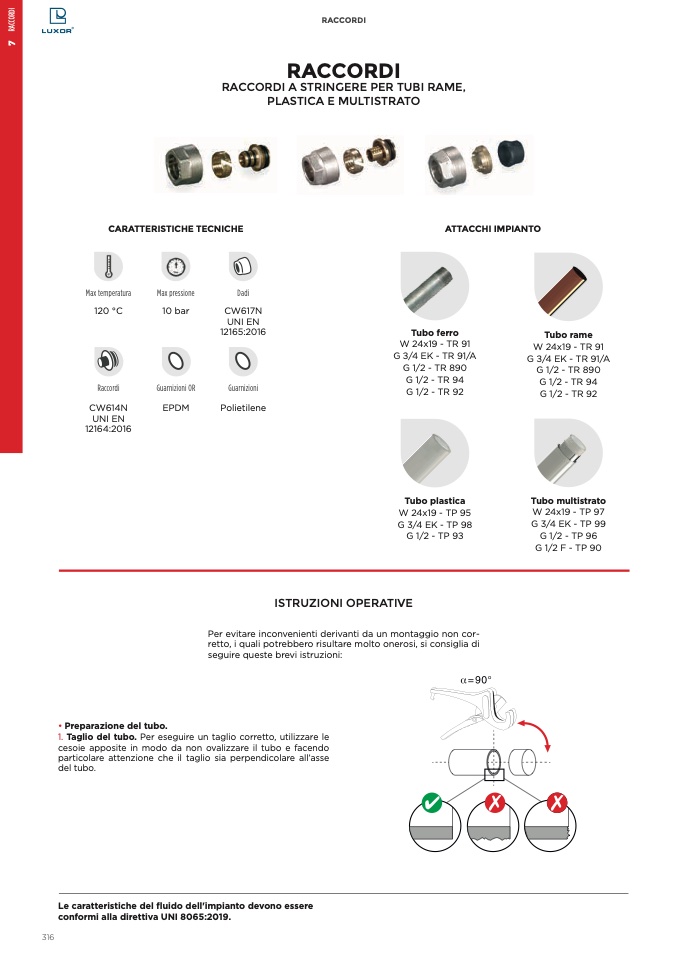

RACCORDI

RACCORDI

RACCORDI A STRINGERE PER TUBI RAME,

PLASTICA E MULTISTRATO

Per evitare inconvenienti derivanti da un montaggio non cor-

retto, i quali potrebbero risultare molto onerosi, si consiglia di

seguire queste brevi istruzioni:

G 1/2 - TP 96

10 Nm

G 1/2 F - TP 90
