7

R

A

C

C

O

R

D

I

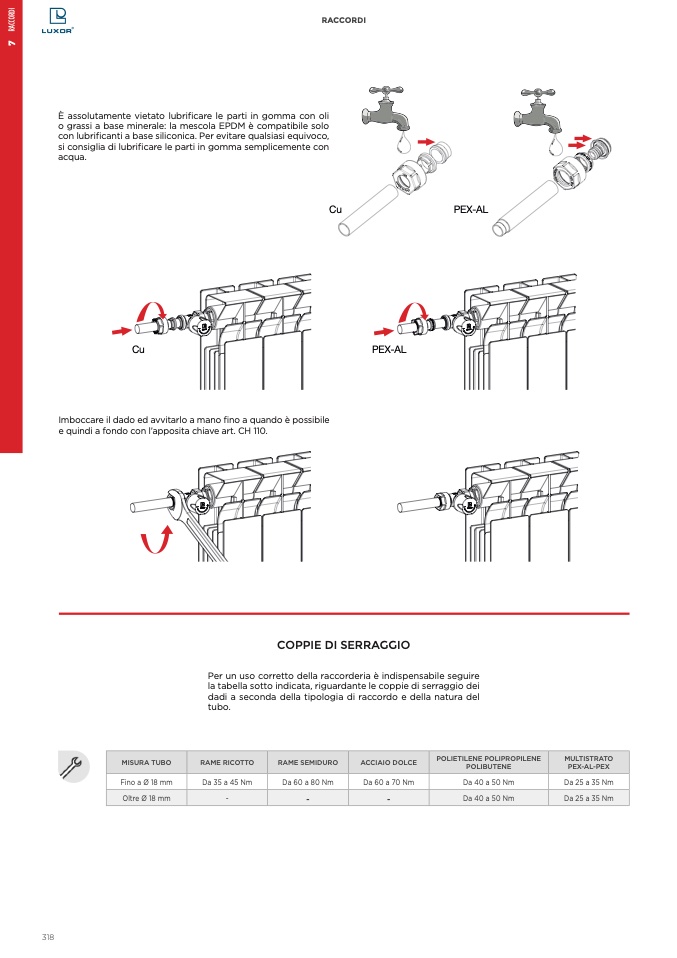

È assolutamente vietato lubri

ficare le parti in gomma con oli

o grassi a base minerale: la mescola EPDM è compatibile solo

con lubri

ficanti a base siliconica. Per evitare qualsiasi equivoco,

si consiglia di lubri

ficare le parti in gomma semplicemente con

acqua.

RACCORDI

Cu

PEX-AL

PEX-AL

PEX-APLEX-AL

Cu

Cu Cu

Imboccare il dado ed avvitarlo a mano fino a quando è possibile

e quindi a fondo con l’apposita chiave art. CH 110.

Cu = 35÷45 Nm

PEX-AL = 25÷35 Nm

COPPIE DI SERRAGGIO

Da 35 a 45 Nm

Da 60 a 80 Nm

Da 60 a 70 Nm

Da 40 a 50 Nm

Da 25 a 35 Nm

Per un uso corretto della raccorderia è indispensabile seguire

la tabella sotto indiCcauta, riguardante le coppie dPi sEeXr-rAagLgio dei

dadi a seconda della tipologia di raccordo e della natura del

tubo.

Cu Cu

PEX-APLEX-AL

MISURA TUBO

RAME RICOTTO

RAME SEMIDURO

ACCIAIO DOLCE

POLIETILENE POLIPROPILENE

POLIBUTENE

MULTISTRATO

PEX-AL-PEX

Fino a Ø 18 mm

Oltre Ø 18 mm

-

-

-

Da 40 a 50 Nm

Da25a35Nm

318
