VALVOLE

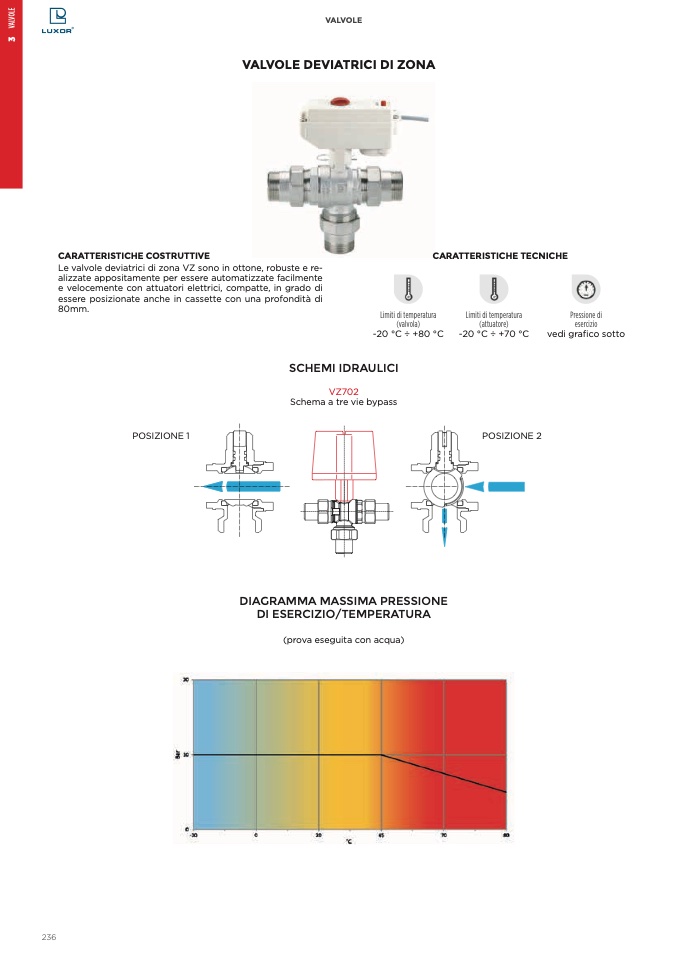

VALVOLE DEVIATRICI DI ZONA

CARATTERISTICHE COSTRUTTIVE

Le valvole deviatrici di zona VZ sono in ottone, robuste e re-

alizzate appositamente per essere automatizzate facilmente

e velocemente con attuatori elettrici, compatte, in grado di

essere posizionate anche in cassette con una profondit

à di

80mm.

CARATTERISTICHE TECNICHE

POSIZIONE 1

SCHEMI IDRAULICI

VZ702

Schema a tre vie bypass

Limiti di temperatura

(valvola)

-20 °C ÷ +80 °C

Limiti di temperatura

(attuatore)

-20 °C ÷ +70 °C

POSIZIONE 2

Pressione di

esercizio

vedi grafico sotto

236

DIAGRAMMA MASSIMA PRESSIONE

DI ESERCIZIO/TEMPERATURA

(prova eseguita con acqua)
