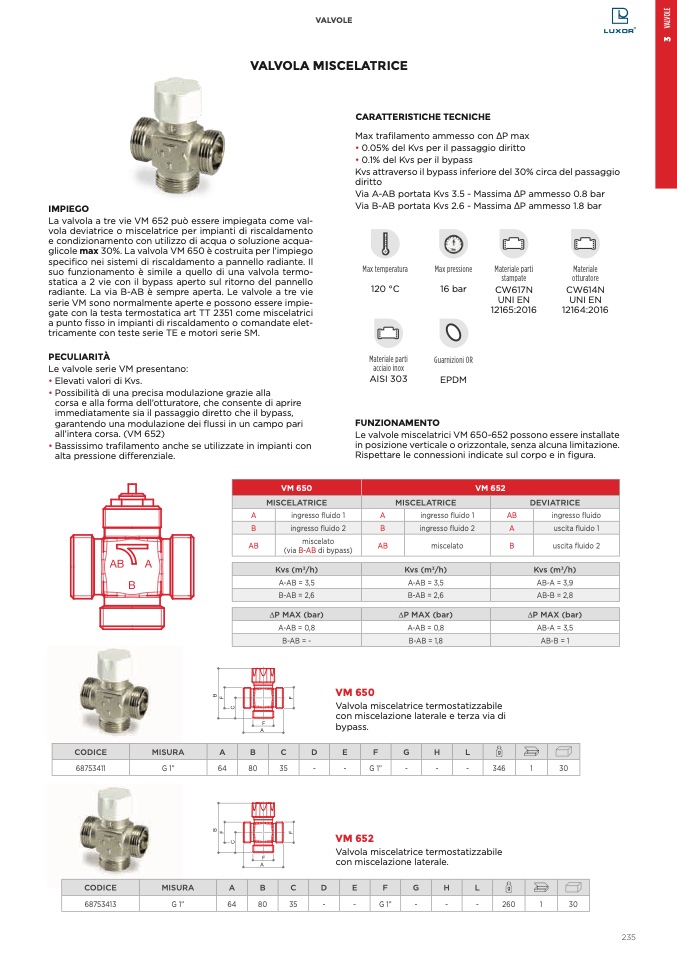

IMPIEGO
La valvola a tre vie VM 652 può essere impiegata come val-
vola deviatrice o miscelatrice per impianti di riscaldamento
e condizionamento con utilizzo di acqua o soluzione acqua-
glicole max 30%. La valvola VM 650 è costruita per l’impiego
specifico nei sistemi di riscaldamento a pannello radiante. Il
suo funzionamento è simile a quello di una valvola termo-
statica a 2 vie con il bypass aperto sul ritorno del pannello
radiante. La via B-AB è sempre aperta. Le valvole a tre vie
serie VM sono normalmente aperte e possono essere impie-
gate con la testa termostatica art TT 2351 come miscelatrici
a punto fisso in impianti di riscaldamento o comandate elet-
tricamente con teste serie TE e motori serie SM.
PECULIARIT
À
Le valvole serie VM presentano:
• Elevati valori di Kvs.
• Possibilità di una precisa modulazione grazie alla
corsa e alla forma dell’otturatore, che consente di aprire
immediatamente sia il passaggio diretto che il bypass,
garantendo una modulazione dei flussi in un campo pari
all’intera corsa. (VM 652)
• Bassissimo trafilamento anche se utilizzate in impianti con
alta pressione differenziale.
CARATTERISTICHE TECNICHE
Max tra
filamento ammesso con ∆P max
• 0.05% del Kvs per il passaggio diritto
• 0.1% del Kvs per il bypass
Kvs attraverso il bypass inferiore del 30% circa del passaggio
diritto
Via A-AB portata Kvs 3.5 - Massima ∆P ammesso 0.8 bar
Via B-AB portata Kvs 2.6 - Massima ∆P ammesso 1.8 bar
VALVOLE
VALVOLA MISCELATRICE
Max temperatura
120 °C
Materiale parti
acciaio inox
AISI 303
Max pressione
16 bar
Guarnizioni OR
EPDM
Materiale parti
stampate
CW617N
UNI EN
12165:2016
Materiale
otturatore
CW614N
UNI EN
12164:2016
FUNZIONAMENTO
Le valvole miscelatrici VM 650-652 possono essere installate
in posizione verticale o orizzontale, senza alcuna limitazione.
Rispettare le connessioni indicate sul corpo e in figura.
VM 650
VM 652
MISCELATRICE
MISCELATRICE
DEVIATRICE
A
ingresso fluido 1
A
ingresso fluido 1
AB
ingresso
fluido
B
ingresso
fluido 2
B
ingresso fluido 2
A
uscita fluido 1
AB
miscelato
(via B-AB di bypass)
AB
miscelato
B
uscita fluido 2
Kvs (m
3
/h)
Kvs (m
3
/h)
Kvs (m
3
/h)
A-AB = 3,5
A-AB = 3,5
AB-A = 3,9
B-AB = 2,6
B-AB = 2,6
AB-B = 2,8
∆P MAX (bar)
∆P MAX (bar)
∆P MAX (bar)
A-AB = 0,8
A-AB = 0,8
AB-A = 3,5
B-AB = -
B-AB = 1,8
AB-B = 1
CODICE
MISURA
A
B
C
D
E
F
G
H
L
68753411
G 1”
Valvola miscelatrice termostatizzabile
con miscelazione laterale e terza via di
bypass.
64
80
35
-
-
G 1”
-
-
-
346
1
30
VM 652
Valvola miscelatrice termostatizzabile
con miscelazione laterale.
VM
650
CODICE
MISURA
A
B
C
D
E
F
G
H
L
68753413
G 1”
64
80
35
-
-
G 1”
-
-
-
260
1
30
235
