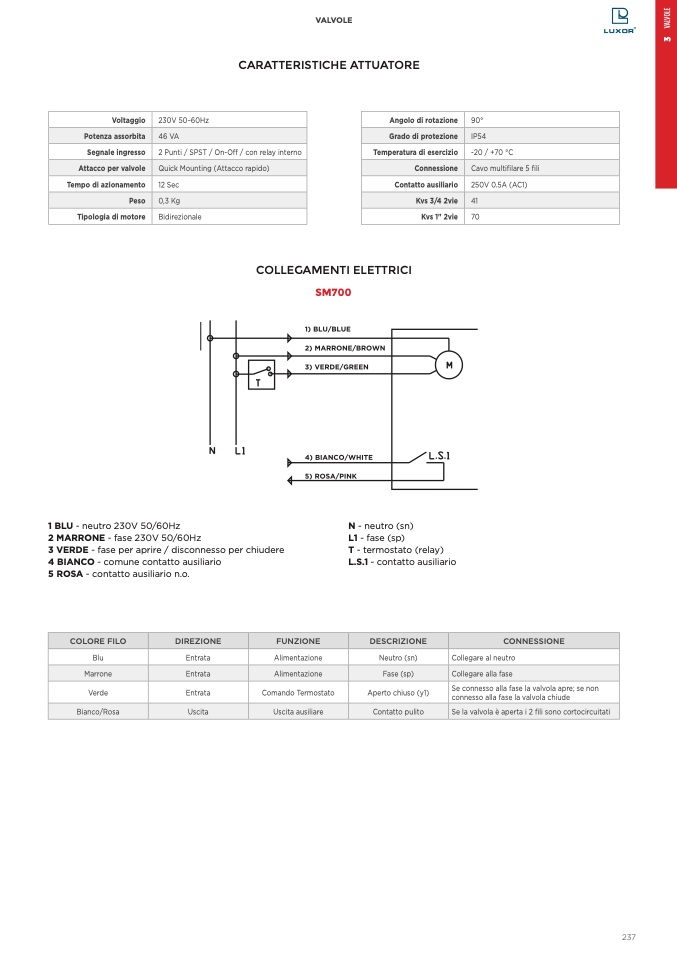

VALVOLE

CARATTERISTICHE ATTUATORE

Voltaggio

Segnale ingresso

Tempo di azionamento

Tipologia di motore

230V 50~60Hz

2 Punti / SPST / On-O

ff / con relay interno

12 Sec

Bidirezionale

Angolo di rotazione

Temperatura di esercizio

Contatto ausiliario

Kvs 1" 2vie

90°

-20 / +70 °C

250V 0.5A (AC1)

70

Potenza assorbita

46 VA

Grado di protezione

IP54

Attacco per valvole

Quick Mounting (Attacco rapido)

Connessione

Cavo multifilare 5 fili

Peso

0,3 Kg

Kvs 3/4 2vie

41

COLLEGAMENTI ELETTRICI

SM700

1 BLU - neutro 230V 50/60Hz

2 MARRONE - fase 230V 50/60Hz

3 VERDE - fase per aprire / disconnesso per chiudere

4 BIANCO - comune contatto ausiliario

5 ROSA - contatto ausiliario n.o.

Blu

Entrata

Alimentazione

N - neutro (sn)

L1 - fase (sp)

T - termostato (relay)

L.S.1 - contatto ausiliario

COLORE FILO

DIREZIONE

FUNZIONE

DESCRIZIONE

CONNESSIONE

Neutro (sn)

Collegare al neutro

Marrone

Entrata

Alimentazione

Fase (sp)

Collegare alla fase

Verde

Entrata

Comando Termostato

Aperto chiuso (y1)

Se connesso alla fase la valvola apre; se non

connesso alla fase la valvola chiude

Bianco/Rosa

Uscita

Uscita ausiliare

Contatto pulito

Se la valvola è aperta i 2

fili sono cortocircuitati
