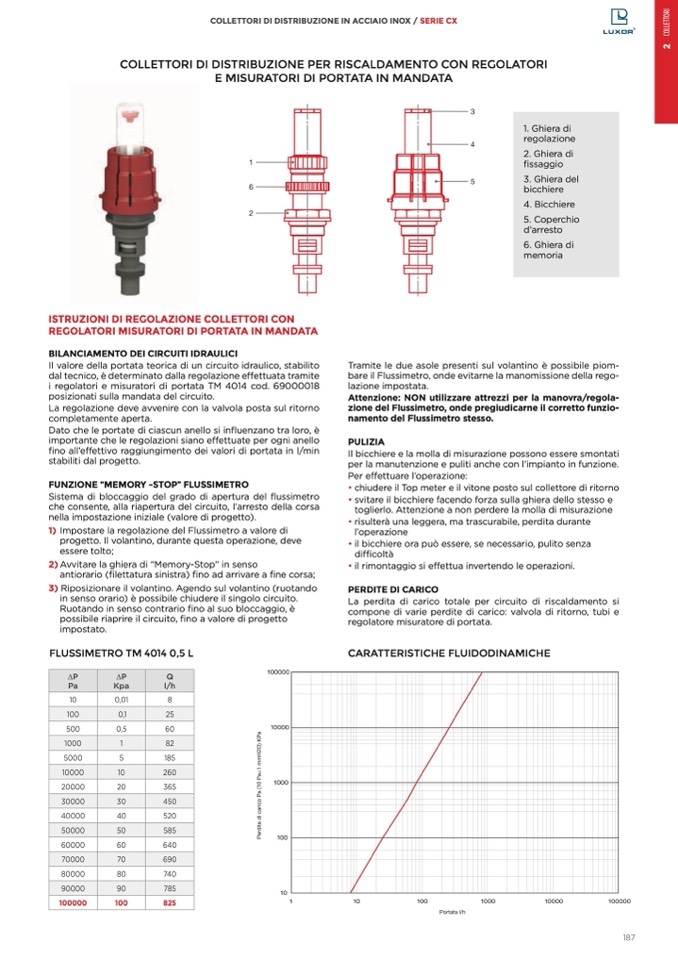

COLLETTORI DI DISTRIBUZIONE IN ACCIAIO INOX / SERIE CX
COLLETTORI DI DISTRIBUZIONE PER RISCALDAMENTO CON REGOLATORI
E MISURATORI DI PORTATA IN MANDATA
1. Ghiera di
regolazione
2. Ghiera di
fissaggio
3. Ghiera del
bicchiere
4. Bicchiere
5. Coperchio
d’arresto
6. Ghiera di
memoria
ISTRUZIONI DI REGOLAZIONE COLLETTORI CON
REGOLATORI MISURATORI DI PORTATA IN MANDATA
BILANCIAMENTO DEI CIRCUITI IDRAULICI
Il valore della portata teorica di un circuito idraulico, stabilito
dal tecnico,
è determinato dalla regolazione e
ffettuata tramite
i regolatori e misuratori di portata TM 4014 cod. 69000018
posizionati sulla mandata del circuito.
La regolazione deve avvenire con la valvola posta sul ritorno
completamente aperta.
Dato che le portate di ciascun anello si in
fluenzano tra loro,
è
importante che le regolazioni siano effettuate per ogni anello
fino all’e
ffettivo raggiungimento dei valori di portata in l/min
stabiliti dal progetto.
FUNZIONE “MEMORY -STOP” FLUSSIMETRO
Sistema di bloccaggio del grado di apertura del
flussimetro
che consente, alla riapertura del circuito, l’arresto della corsa
nella impostazione iniziale (valore di progetto).
1) Impostare la regolazione del Flussimetro a valore di
progetto. Il volantino, durante questa operazione, deve
essere tolto;
2) Avvitare la ghiera di “Memory-Stop” in senso
antiorario (
filettatura sinistra)
fino ad arrivare a fine corsa;
3) Riposizionare il volantino. Agendo sul volantino (ruotando
in senso orario) è possibile chiudere il singolo circuito.
Ruotando in senso contrario
fino al suo bloccaggio, è
possibile riaprire il circuito, fino a valore di progetto
impostato.
FLUSSIMETRO TM 4014 0,5 L
10
0,01
8
Tramite le due asole presenti sul volantino è possibile piom-
bare il Flussimetro, onde evitarne la manomissione della rego-
lazione impostata.
Attenzione: NON utilizzare attrezzi per la manovra/regola-
zione del Flussimetro, onde pregiudicarne il corretto funzio-
namento del Flussimetro stesso.
PULIZIA
Il bicchiere e la molla di misurazione possono essere smontati
per la manutenzione e puliti anche con l’impianto in funzione.
Per effettuare l’operazione:
• chiudere il Top meter e il vitone posto sul collettore di ritorno
• svitare il bicchiere facendo forza sulla ghiera dello stesso e
toglierlo. Attenzione a non perdere la molla di misurazione
• risulterà una leggera, ma trascurabile, perdita durante
l’operazione
• il bicchiere ora può essere, se necessario, pulito senza
difficoltà
• il rimontaggio si effettua invertendo le operazioni.
PERDITE DI CARICO
La perdita di carico totale per circuito di riscaldamento si
compone di varie perdite di carico: valvola di ritorno, tubi e
regolatore misuratore di portata.
CARATTERISTICHE FLUIDODINAMICHE
∆P
Pa
∆P
Kpa
Q
l/h
100
0,1
25
500
0,5
60
1000
1
82
5000
5
185
10000
10
260
20000
20
365
30000
30
450
40000
40
520
50000
50
585
60000
60
640
70000
70
690
80000
80
740
90000
90
785
100000
100
825
