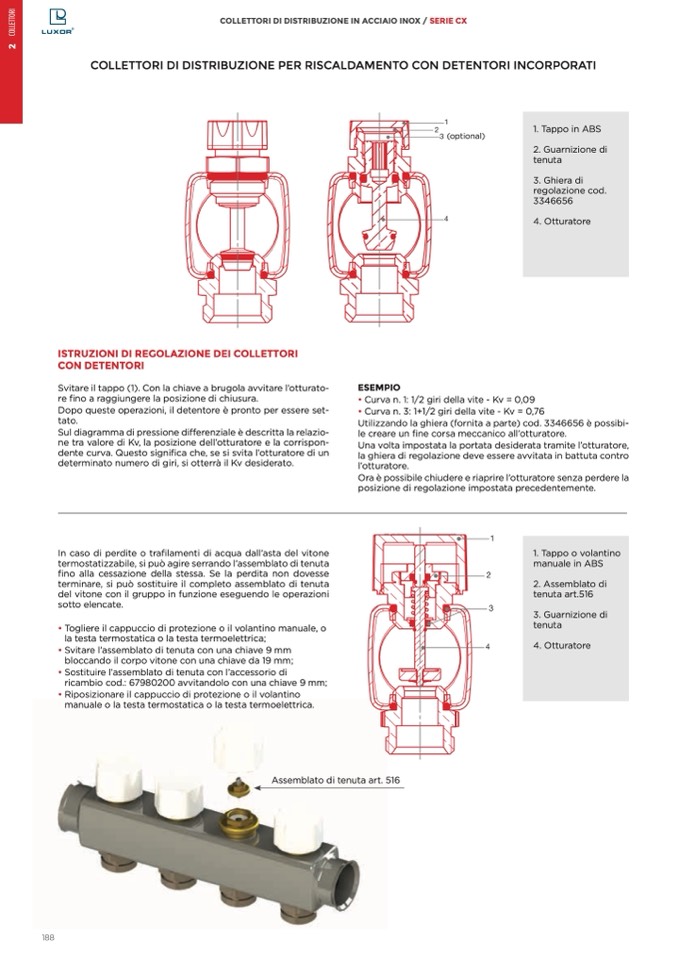

COLLETTORI DI DISTRIBUZIONE IN ACCIAIO INOX / SERIE CX
COLLETTORI DI DISTRIBUZIONE PER RISCALDAMENTO CON DETENTORI INCORPORATI
(optional)
ISTRUZIONI DI REGOLAZIONE DEI COLLETTORI
CON DETENTORI
Svitare il tappo (1). Con la chiave a brugola avvitare l’otturato-
re
fino a raggiungere la posizione di chiusura.
Dopo queste operazioni, il detentore
è pronto per essere set-
tato.
Sul diagramma di pressione differenziale è descritta la relazio-
ne tra valore di Kv, la posizione dell’otturatore e la corrispon-
dente curva. Questo significa che, se si svita l’otturatore di un
determinato numero di giri, si otterr
à il Kv desiderato.
In caso di perdite o tra
filamenti di acqua dall’asta del vitone
termostatizzabile, si può agire serrando l’assemblato di tenuta
fino alla cessazione della stessa. Se la perdita non dovesse
terminare, si pu
ò sostituire il completo assemblato di tenuta
del vitone con il gruppo in funzione eseguendo le operazioni
sotto elencate.
• Togliere il cappuccio di protezione o il volantino manuale, o
la testa termostatica o la testa termoelettrica;
• Svitare l’assemblato di tenuta con una chiave 9 mm
bloccando il corpo vitone con una chiave da 19 mm;
• Sostituire l’assemblato di tenuta con l’accessorio di
ricambio cod.: 67980200 avvitandolo con una chiave 9 mm;
• Riposizionare il cappuccio di protezione o il volantino
manuale o la testa termostatica o la testa termoelettrica.
ESEMPIO
• Curva n. 1: 1/2 giri della vite - Kv = 0,09
• Curva n. 3: 1+1/2 giri della vite - Kv = 0,76
Utilizzando la ghiera (fornita a parte) cod. 3346656 è possibi-
le creare un
fine corsa meccanico all’otturatore.
Una volta impostata la portata desiderata tramite l’otturatore,
la ghiera di regolazione deve essere avvitata in battuta contro
l’otturatore.
Ora è possibile chiudere e riaprire l’otturatore senza perdere la
posizione di regolazione impostata precedentemente.
188
Assemblato di tenuta art. 516
1. Tappo in ABS
2. Guarnizione di
tenuta
3. Ghiera di
regolazione cod.
3346656
4. Otturatore
1. Tappo o volantino
manuale in ABS
2. Assemblato di
tenuta art.516
3. Guarnizione di
tenuta
4. Otturatore
