Sui collettori di nostra produzione utilizzare solo accesso-
ri Luxor che abbiano una tenuta morbida con guarnizione.
Tutta la raccorderia e gli accessori dei collettori (valvole di
scarico, terminali, tappi, ecc) sono dotati di tale tenuta e
non necessitano di alcun elemento intermedio di sigillatura
(come ptfe, canapa, ecc) il cui utilizzo potrebbe causare l’in-
sorgere di cricche.
Si consiglia di serrare la raccorderia ad una coppia massi-
ma di 60 Nm.

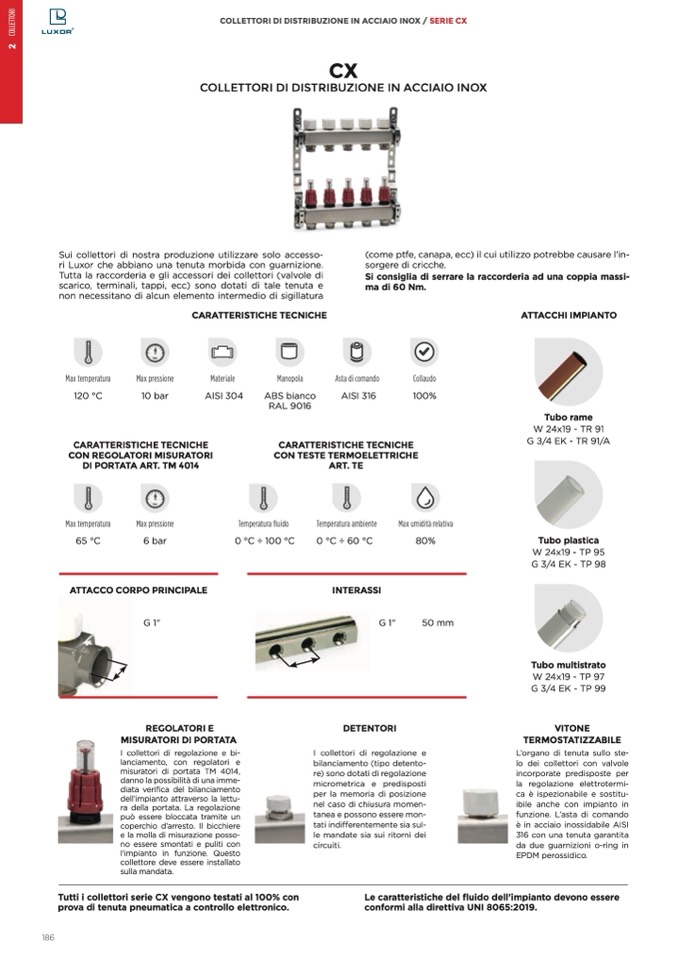

COLLETTORI DI DISTRIBUZIONE IN ACCIAIO INOX / SERIE CX
CX
COLLETTORI DI DISTRIBUZIONE IN ACCIAIO INOX
CARATTERISTICHE TECNICHE
ATTACCHI IMPIANTO
Tubo rame
W 24x19 - TR 91
G 3/4 EK - TR 91/A
Tubo plastica
W 24x19 - TP 95
G 3/4 EK - TP 98
Tubo multistrato
W 24x19 - TP 97
G 3/4 EK - TP 99
VITONE
TERMOSTATIZZABILE
L’organo di tenuta sullo ste-
lo dei collettori con valvole
incorporate predisposte per
la regolazione elettrotermi-
ca
è ispezionabile e sostitu-
ibile anche con impianto in
funzione. L’asta di comando
è in acciaio inossidabile AISI
316 con una tenuta garantita
da due guarnizioni o-ring in
EPDM perossidico.
Max temperatura
120 °C
Max pressione
10 bar
Materiale
AISI 304
Manopola
ABS bianco
RAL 9016
Asta di comando
Collaudo
AISI 316
100%
CARATTERISTICHE TECNICHE
CON REGOLATORI MISURATORI
DI PORTATA ART. TM 4014
Max temperatura
Max pressione
65 °C
6 bar
ATTACCO CORPO PRINCIPALE
G 1"
REGOLATORI E
CARATTERISTICHE TECNICHE
CON TESTE TERMOELETTRICHE
ART. TE
Temperatura fluido
0 °C ÷ 100 °C
Temperatura ambiente
0 °C ÷ 60 °C
INTERASSI
G 1"
DETENTORI
Max umidit
à relativa
80%
50 mm
MISURATORI DI PORTATA
I collettori di regolazione e bi-
lanciamento, con regolatori e
misuratori di portata TM 4014,
danno la possibilit
à di una imme-
diata verifica del bilanciamento
dell’impianto attraverso la lettu-
ra della portata. La regolazione
pu
ò essere bloccata tramite un
coperchio d’arresto. Il bicchiere
e la molla di misurazione posso-
no essere smontati e puliti con
l’impianto in funzione. Questo
collettore deve essere installato
sulla mandata.
Tutti i collettori serie CX vengono testati al 100% con
prova di tenuta pneumatica a controllo elettronico.
I collettori di regolazione e
bilanciamento (tipo detento-
re) sono dotati di regolazione
micrometrica e predisposti
per la memoria di posizione
nel caso di chiusura momen-
tanea e possono essere mon-
tati indifferentemente sia sul-
le mandate sia sui ritorni dei
circuiti.
186
Le caratteristiche del fluido dell'impianto devono essere
conformi alla direttiva UNI 8065:2019.
