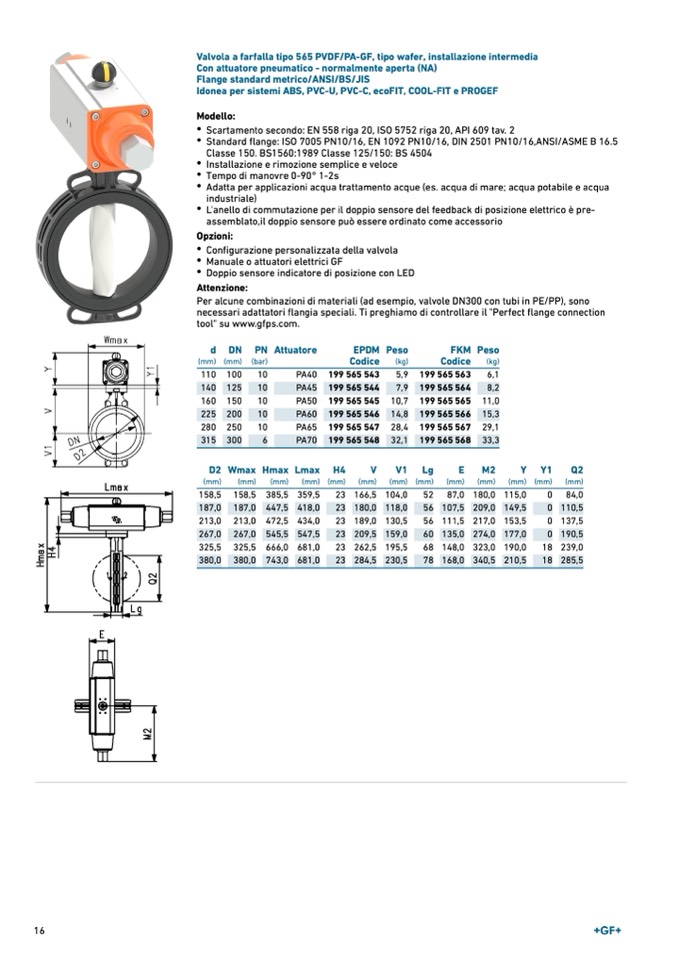

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico - normalmente aperta (NA)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
•
Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
•
Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
•
Installazione e rimozione semplice e veloce
•
Tempo di manovre 0-90° 1-2s
•
Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
•
L'anello di commutazione per il doppio sensore del feedback di posizione elettrico
è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
•
Configurazione personalizzata della valvola
•
Manuale o attuatori elettrici GF
•
Doppio sensore indicatore di posizione con LED
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
FKM Peso
Codice
(kg)
d DN PN Attuatore
(mm) (mm) (bar)
110 100
10
140 125
10
160 150
10
225 200
10
280 250
10
315 300
6
199 565 563
199 565 564
199 565 565
199 565 566
199 565 567
199 565 568
6,1
8,2
11,0
15,3
29,1
33,3
M2
Y Y1
Q2
EPDM Peso
Codice
(kg)
PA40 199 565 543
5,9
PA45 199 565 544
7,9
PA50 199 565 545 10,7
PA60 199 565 546 14,8
PA65 199 565 547 28,4
PA70 199 565 548 32,1
D2WmaxHmaxLmax
H4
V
V1 Lg
E
(mm)
(mm)
(mm)
(mm) (mm)
(mm)
(mm) (mm)
(mm)
(mm)
(mm) (mm)
(mm)
158,5 158,5 385,5 359,5
23 166,5
187,0 187,0 447,5 418,0
23 180,0
213,0 213,0 472,5 434,0
23 189,0
267,0 267,0 545,5 547,5
23 209,5
325,5 325,5 666,0 681,0
23 262,5
380,0 380,0 743,0 681,0
23 284,5
104,0
52 87,0 180,0
118,0
56 107,5 209,0
130,5
56 111,5 217,0
159,0
60 135,0 274,0
195,5
68 148,0 323,0
230,5
78 168,0 340,5
115,0
0 84,0
149,5
0 110,5
153,5
0 137,5
177,0
0 190,5
190,0
18 239,0
210,5
18 285,5
16
