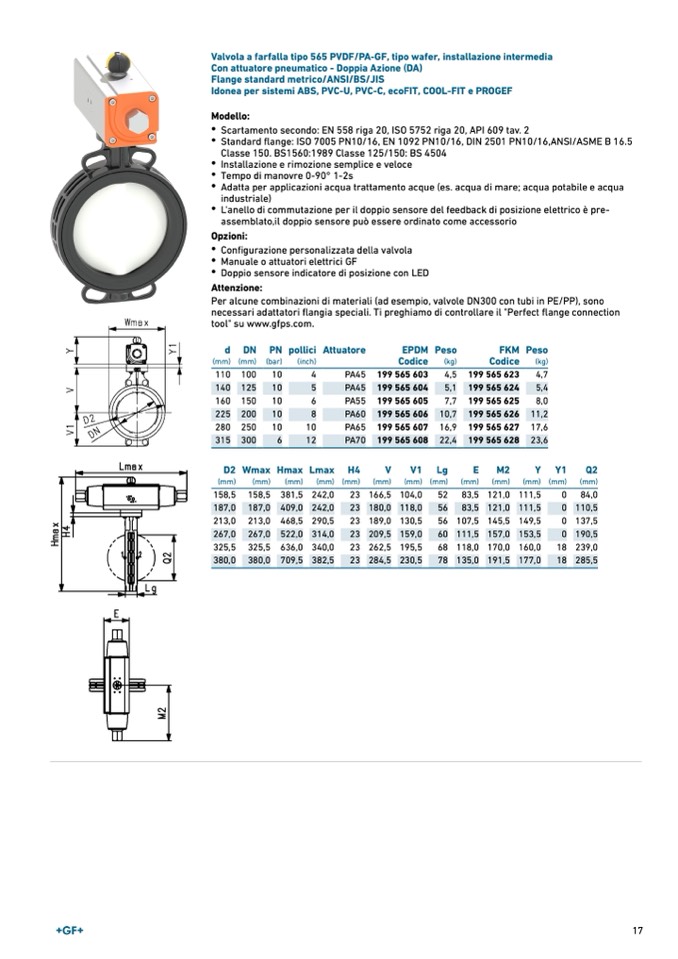

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico - Doppia Azione (DA)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
•
Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
•
Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
•
Installazione e rimozione semplice e veloce
•
Tempo di manovre 0-90° 1-2s
•
Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
•
L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
•
Configurazione personalizzata della valvola
•
Manuale o attuatori elettrici GF
•
Doppio sensore indicatore di posizione con LED
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d DN PN pollici Attuatore
EPDM Peso
Codice
(kg)
199 565 603
4,5
199 565 604
5,1
199 565 605
7,7
199 565 606 10,7
199 565 607 16,9
199 565 608 22,4
FKM Peso
Codice
(kg)
199 565 623
4,7
199 565 624
5,4
199 565 625
8,0
199 565 626 11,2
199 565 627 17,6
199 565 628 23,6
(mm) (mm) (bar)
(inch)
110 100
10
4
140 125
10
5
160 150
10
6
225 200
10
8
280 250
10
10
315 300
6
12
D2WmaxHmaxLmax
PA45
PA45
PA55
PA60
PA65
PA70
H4
V
V1 Lg
E
M2
Y Y1
Q2
(mm)
(mm)
(mm)
(mm) (mm)
(mm)
(mm) (mm)
(mm)
(mm)
(mm) (mm)
(mm)
158,5 158,5 381,5 242,0
23
187,0 187,0 409,0 242,0
23
213,0 213,0 468,5 290,5
23
267,0 267,0 522,0 314,0
23
325,5 325,5 636,0 340,0
23
380,0 380,0 709,5 382,5
23
166,5 104,0
52 83,5 121,0 111,5
0 84,0
180,0 118,0
56 83,5 121,0 111,5
0 110,5
189,0 130,5
56 107,5 145,5 149,5
0 137,5
209,5 159,0
60 111,5 157,0 153,5
0 190,5
262,5 195,5
68 118,0 170,0 160,0
18 239,0
284,5 230,5
78 135,0 191,5 177,0
18 285,5
