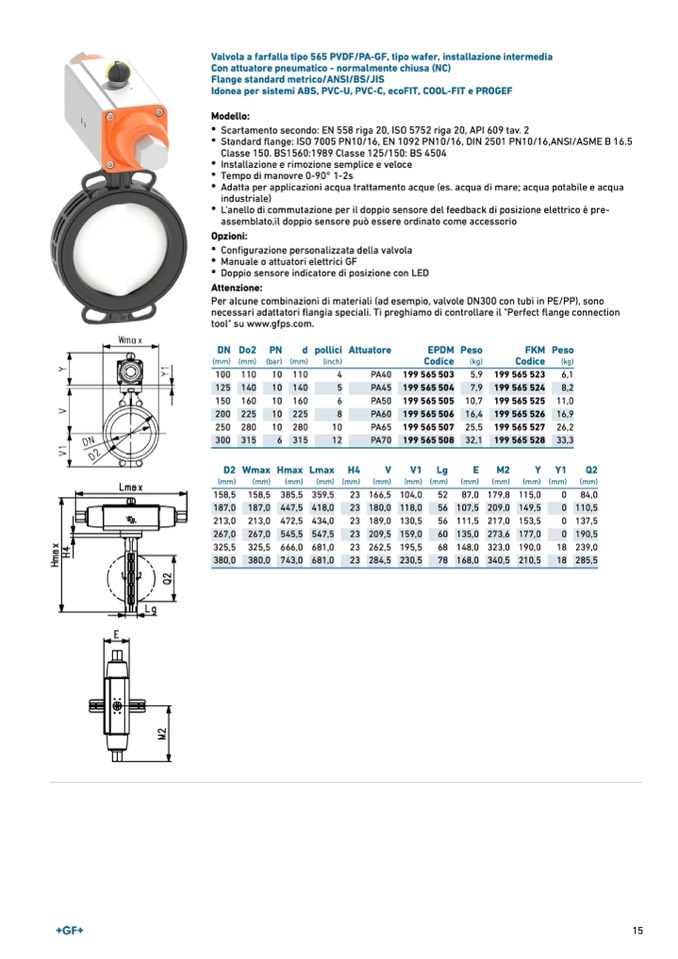

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico - normalmente chiusa (NC)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
•
Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
•
Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
•
Installazione e rimozione semplice e veloce
•
Tempo di manovre 0-90° 1-2s
•
Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
•
L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
•
Configurazione personalizzata della valvola
•
Manuale o attuatori elettrici GF
•
Doppio sensore indicatore di posizione con LED
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
DNDo
2
P
N
d
pollici Attuatore
EPDM Peso
Codice
(kg)
199 565 503
5,9
199 565 504
7,9
199 565 505 10,7
199 565 506 16,4
199 565 507 25,5
199 565 508 32,1
FKM Peso
Codice
(kg)
199 565 523
6,1
199 565 524
8,2
199 565 525 11,0
199 565 526 16,9
199 565 527 26,2
199 565 528 33,3
(mm) (mm) (bar) (mm)
(inch)
100 110
125 140
150 160
200 225
250 280
300 315
10 110
4
PA40
10 140
5
PA45
10 160
6
PA50
10 225
8
PA60
10 280
10
PA65
6 315
12
PA70
D2WmaxHmaxLmax H4
V
V1 Lg
E
M2
Y Y1
Q2
(mm) (mm)
(mm)
(mm)
(mm) (mm)
(mm)
(mm)
(mm)
(mm)
(mm) (mm)
(mm)
158,5 158,5 385,5 359,5
23 166,5
187,0 187,0 447,5 418,0
23 180,0
213,0 213,0 472,5 434,0
23 189,0
267,0 267,0 545,5 547,5
23 209,5
325,5 325,5 666,0 681,0
23 262,5
380,0 380,0 743,0 681,0
23 284,5
104,0
52 87,0
118,0
56 107,5
130,5
56 111,5
159,0
60 135,0
195,5
68 148,0
230,5
78 168,0
179,8 115,0
0 84,0
209,0 149,5
0 110,5
217,0 153,5
0 137,5
273,6 177,0
0 190,5
323,0 190,0
18 239,0
340,5 210,5
18 285,5
15
