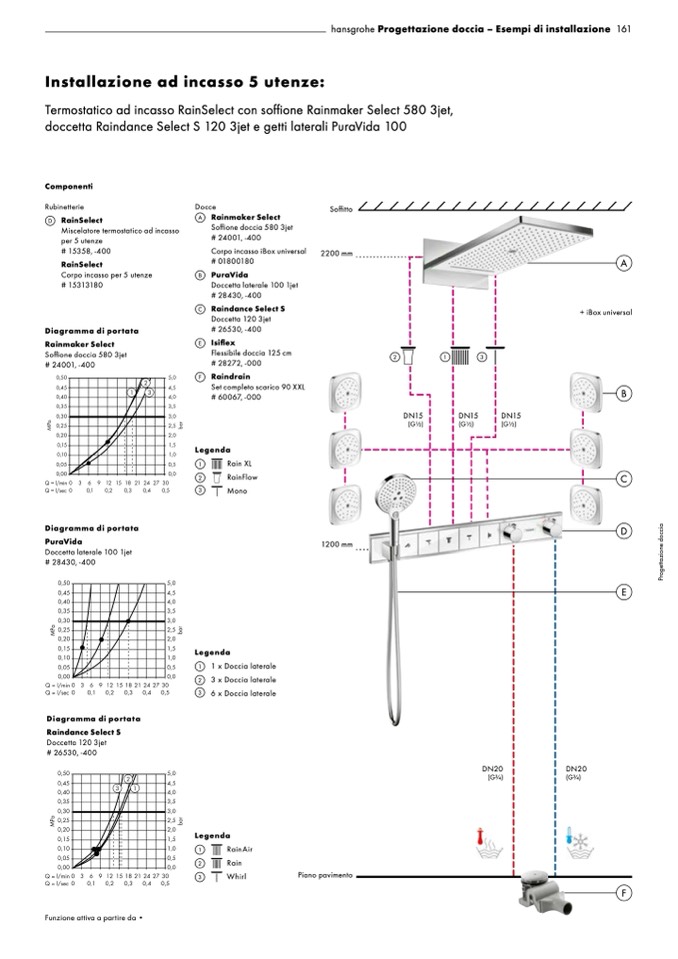

Installazione ad incasso 5 utenze:

Termostatico ad incasso RainSelect con soffione Rainmaker Select 580 3jet,

doccetta Raindance Select S 120 3jet e getti laterali PuraVida 100

Componenti

Rubinetterie

D

RainSelect

Miscelatore termostatico ad incasso

per 5 utenze

# 15358, -400

RainSelect

Corpo incasso per 5 utenze

# 15313180

Diagramma di portata

Rainmaker Select

Soffione doccia 580 3jet

# 24001, -400

Docce

A

Rainmaker Select

Soffione doccia 580 3jet

# 24001, -400

Corpo incasso iBox universal

# 01800180

B

PuraVida

Doccetta laterale 100 1jet

# 28430, -400

C

Raindance Select S

Doccetta 120 3jet

# 26530, -400

E

Isiflex

Flessibile doccia 125 cm

# 28272, -000

F

Raindrain

Set completo scarico 90 XXL

# 60067, -000

Legenda

1

Rain XL

2

RainFlow

3

Mono

Soffitto

2200 mm

A

+ iBox universal

Diagramma di portata

PuraVida

Doccetta laterale 100 1jet

# 28430, -400

1200 mm

Diagramma di portata

Raindance Select S

Doccetta 120 3jet

# 26530, -400

Legenda

1

1 x Doccia laterale

2

3 x Doccia laterale

3

6 x Doccia laterale

Legenda

1

RainAir

2

Rain

3

Whirl

Funzione attiva a partire da •

Piano pavimento

hansgrohe Progettazione doccia – Esempi di installazione 161

2

1

3

DN15

DN15

DN15

(G1⁄2)

(G1⁄2)

(G1⁄2)

B

C

D

E

P

r

o

g

e

t

t

a

z

i

o

n

e

d

o

c

c

i

a

DN20

(G3⁄4)

DN20

(G3⁄4)

F
