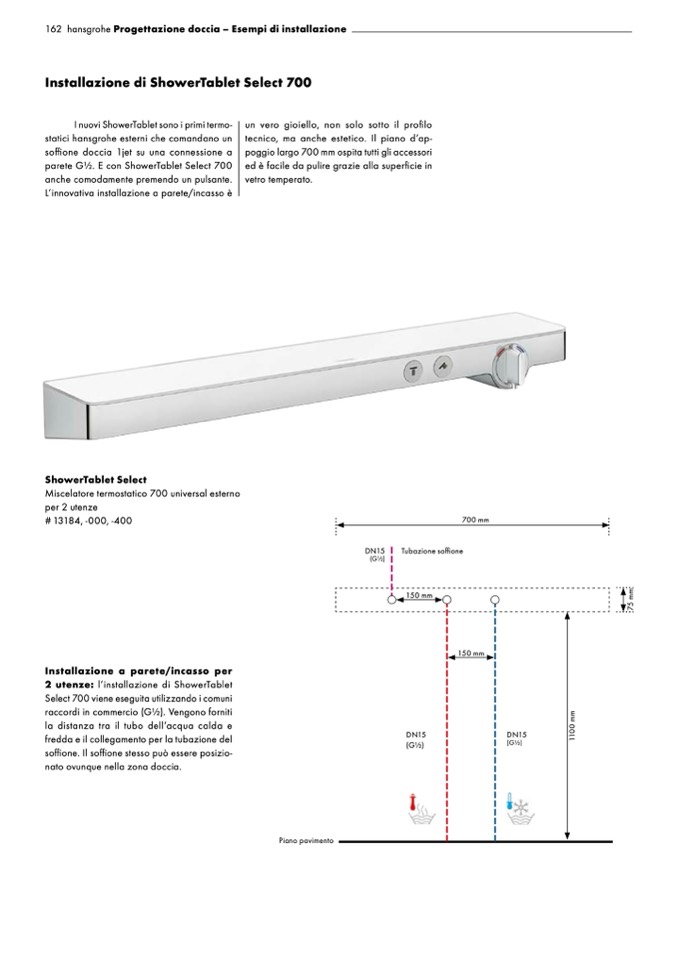

162 hansgrohe Progettazione doccia – Esempi di installazione

Installazione di ShowerTablet Select 700

I nuovi ShowerTablet sono i primi termo-

statici hansgrohe esterni che comandano un

soffione doccia 1jet su una connessione a

parete G1⁄2. E con ShowerTablet Select 700

anche comodamente premendo un pulsante.

L’innovativa installazione a parete/incasso è

un vero gioiello, non solo sotto il profilo

tecnico, ma anche estetico. Il piano d’ap-

poggio largo 700 mm ospita tutti gli accessori

ed è facile da pulire grazie alla superficie in

vetro temperato.

ShowerTablet Select

Miscelatore termostatico 700 universal esterno

per 2 utenze

#13184, -000, -400

Installazione a parete/incasso per

2 utenze: l’installazione di ShowerTablet

Select 700 viene eseguita utilizzando i comuni

raccordi in commercio (G1⁄2). Vengono forniti

la distanza tra il tubo dell’acqua calda e

fredda e il collegamento per la tubazione del

soffione. Il soffione stesso può essere posizio-

nato ovunque nella zona doccia.

700 mm

DN15

Tubazione soffione

(G1⁄2)

150 mm

150 mm

DN15

DN15

(G1⁄2)

(G1⁄2)

Piano pavimento

1

1

0

0

m

m

7

5

m

m
