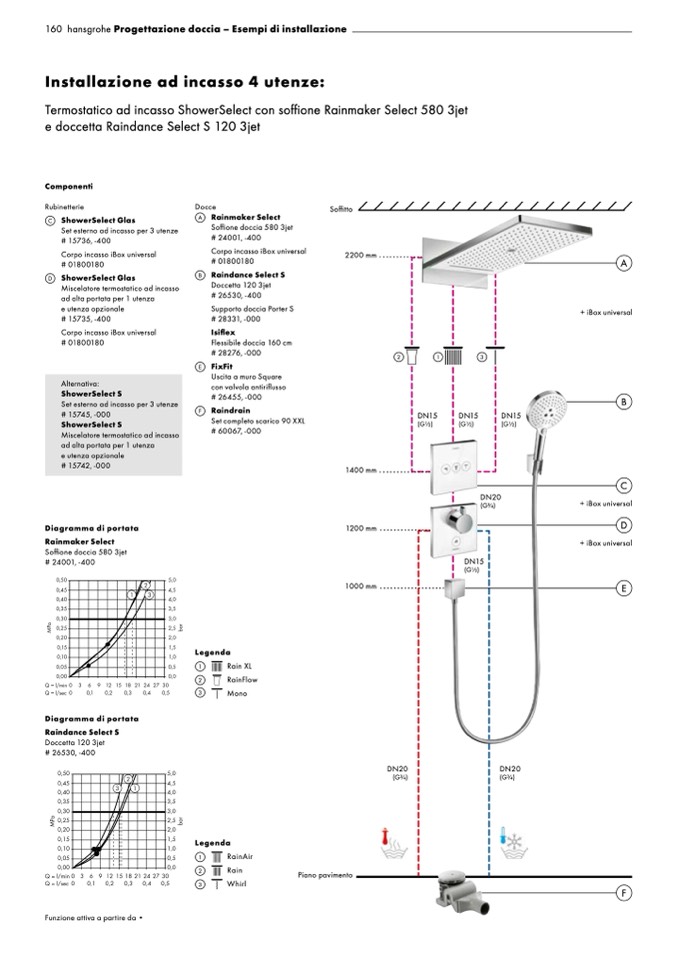

Installazione ad incasso 4 utenze:

Termostatico ad incasso ShowerSelect con soffione Rainmaker Select 580 3jet

e doccetta Raindance Select S 120 3jet

Componenti

Rubinetterie

C

ShowerSelect Glas

Set esterno ad incasso per 3 utenze

# 15736, -400

Corpo incasso iBox universal

# 01800180

D

ShowerSelect Glas

Miscelatore termostatico ad incasso

ad alta portata per 1 utenza

e utenza opzionale

# 15735, -400

Corpo incasso iBox universal

# 01800180

Docce

A

Rainmaker Select

Soffione doccia 580 3jet

# 24001, -400

Corpo incasso iBox universal

# 01800180

B

Raindance Select S

Doccetta 120 3jet

# 26530, -400

Supporto doccia Porter S

# 28331, -000

Isiflex

Flessibile doccia 160 cm

# 28276, -000

E

FixFit

Uscita a muro Square

con valvola antiriflusso

# 26455, -000

F

Raindrain

Set completo scarico 90 XXL

# 60067, -000

Soffitto

2200 mm

A

+ iBox universal

B

C

+ iBox universal

D

+ iBox universal

E

Alternativa:

ShowerSelect S

Set esterno ad incasso per 3 utenze

# 15745, -000

ShowerSelect S

Miscelatore termostatico ad incasso

ad alta portata per 1 utenza

e utenza opzionale

# 15742, -000

2

1

DN15

D

(G1⁄2)

3

N15

(G1⁄2)

1400 mm

1200 mm

1000 mm

DN15

(G1⁄2)

DN20

(G3⁄4)

Diagramma di portata

Rainmaker Select

Soffione doccia 580 3jet

# 24001, -400

DN15

(G1⁄2)

Legenda

1

Rain XL

2

RainFlow

3

Mono

Diagramma di portata

Raindance Select S

Doccetta 120 3jet

# 26530, -400

DN20

(G3⁄4)

DN20

(G3⁄4)

Legenda

1

RainAir

2

Rain

3

Whirl

Piano pavimento

F

Funzione attiva a partire da •
