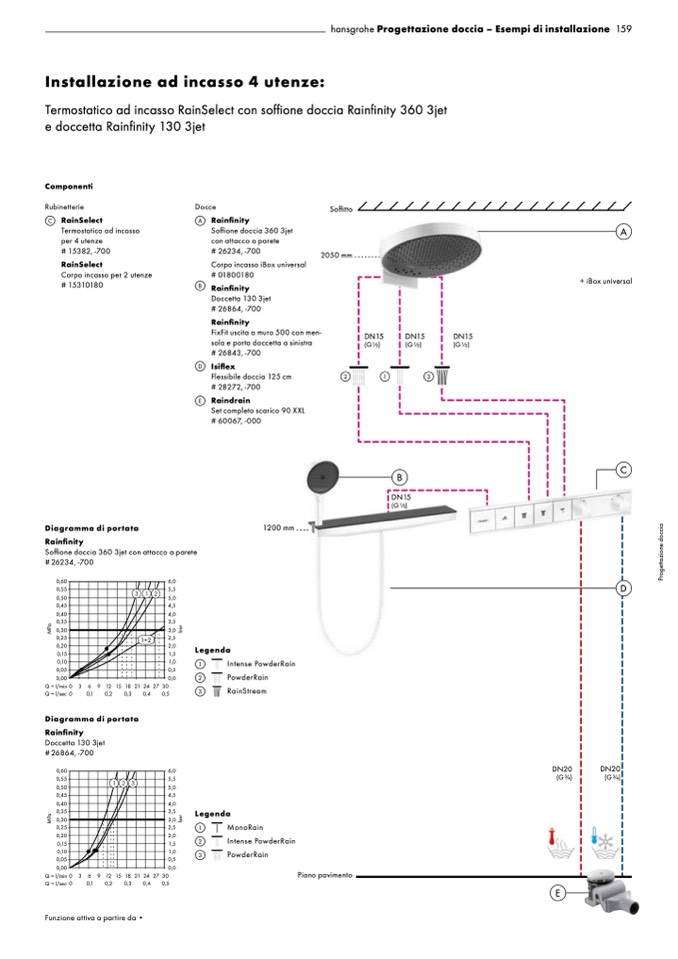

Installazione ad incasso 4 utenze:

Termostatico ad incasso RainSelect con soffione doccia Rainfinity 360 3jet

e doccetta Rainfinity 130 3jet

Componenti

Rubinetterie

Docce

Soffitto

2050 mm

hansgrohe Progettazione doccia – Esempi di installazione 159

C

RainSelect

A

Termostatico ad incasso

per 4 utenze

# 15382, -700

Rainfinity

Soffione doccia 360 3jet

con attacco a parete

# 26234, -700

Corpo incasso iBox universal

# 01800180

Rainfinity

Doccetta 130 3jet

# 26864, -700

Rainfinity

A

+ iBox universal

RainSelect

Corpo incasso per 2 utenze

# 15310180

B

D

E

FixFit uscita a muro 500 con men-

sola e porta doccetta a sinistra

# 26843, -700

Isiflex

Flessibile doccia 125 cm

2

# 28272, -700

Raindrain

Set completo scarico 90 XXL

# 60067, -000

DN15

(G1⁄2)

1

DN15

(G1⁄2)

DN15

(G1⁄2)

3

B

C

D

DN15

(G 1⁄2)

Diagramma di portata

Rainfinity

Soffione doccia 360 3jet con attacco a parete

# 26234, -700

1200 mm

0,60

0,55

0,50

0,45

0,40

0,35

0,30

0,25

0,20

0,15

0,10

0,05

0,00

Q = l/min 0

Q = l/sec 0

6,0

5,5

5,0

4,5

4,0

3,5

3,0

2,5

2,0

1,5

1,0

0,5

0,0

12 15 18 21 24 27 30

Legenda

1+2

3

6

0,1

9

1

2

3

Intense PowderRain

PowderRain

RainStream

0,2

0,3

0,4

0,5

6,0

5,5

5,0

4,5

4,0

3,5

3,0

2,5

2,0

1,5

1,0

0,5

0,0

0 3 6 9 12151821242730

Q = l/sec 0

0,1

0,2

0,3

0,4

0,5

Diagramma di portata

Rainfinity

Doccetta 130 3jet

# 26864, -700

0,60

0,55

0,50

0,45

0,40

0,35

0,30

0,25

0,20

0,15

0,10

0,05

0,00

DN20

DN20

Legenda

1

MonoRain

2

Intense PowderRain

3

PowderRain

(G 3⁄4)

(G 3⁄4)

Q = l/min
