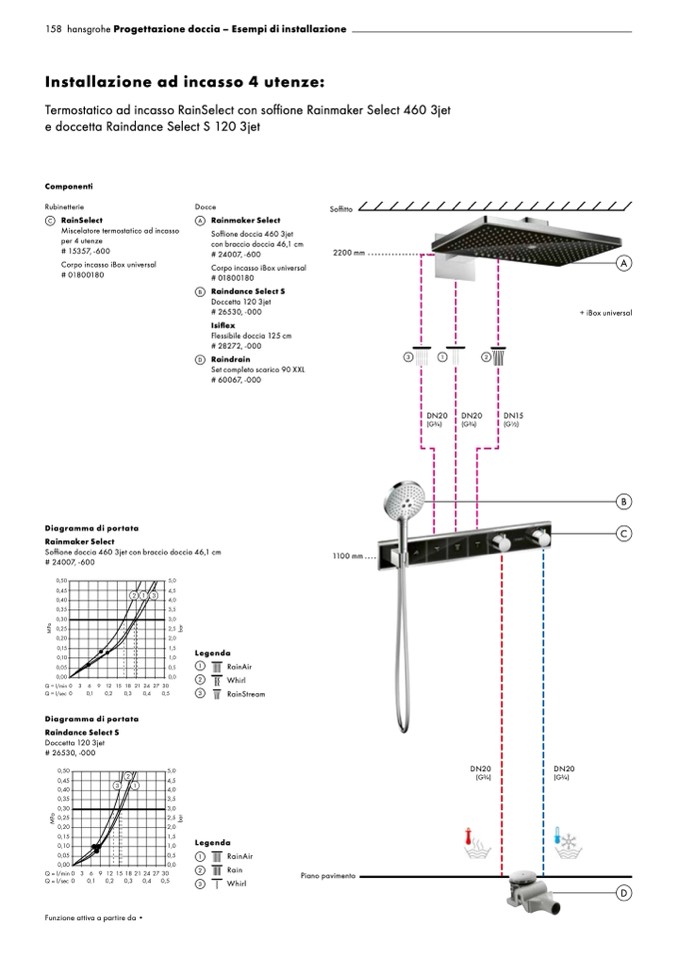

Installazione ad incasso 4 utenze:

Termostatico ad incasso RainSelect con soffione Rainmaker Select 460 3jet

e doccetta Raindance Select S 120 3jet

Componenti

Rubinetterie

Docce

Soffitto

2200 mm

C

RainSelect

A

Miscelatore termostatico ad incasso

per 4 utenze

# 15357, -600

Rainmaker Select

Soffione doccia 460 3jet

con braccio doccia 46,1 cm

# 24007, -600

Corpo incasso iBox universal

# 01800180

Raindance Select S

Doccetta 120 3jet

# 26530, -000

Isiflex

Flessibile doccia 125 cm

# 28272, -000

Raindrain

Set completo scarico 90 XXL

# 60067, -000

Corpo incasso iBox universal

# 01800180

A

+ iBox universal

Diagramma di portata

Rainmaker Select

B

C

Soffione doccia 460 3jet con braccio doccia 46,1 cm

# 24007, -600

1100 mm

Diagramma di portata

Raindance Select S

Doccetta 120 3jet

# 26530, -000

Legenda

1

RainAir

2

Whirl

3

RainStream

Legenda

1

RainAir

2

Rain

3

Whirl

Funzione attiva a partire da •

B

D

3

1

2

DN20

DN20

(G3⁄4)

(G3⁄4)

Piano pavimento

DN20

(G3⁄4)

DN20

(G3⁄4)

DN15

(G1⁄2)

D
