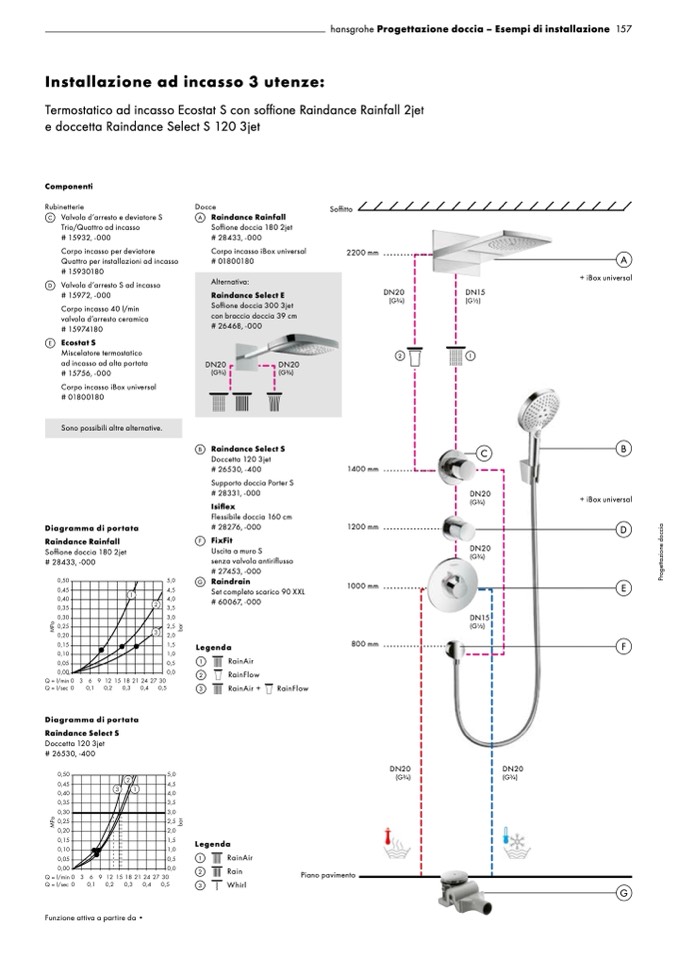

Installazione ad incasso 3 utenze:

Termostatico ad incasso Ecostat S con soffione Raindance Rainfall 2jet

e doccetta Raindance Select S 120 3jet

Componenti

Rubinetterie

C

Valvola d’arresto e deviatore S

Trio/Quattro ad incasso

# 15932, -000

Corpo incasso per deviatore

Quattro per installazioni ad incasso

# 15930180

D

Valvola d’arresto S ad incasso

# 15972, -000

Corpo incasso 40 l/min

valvola d’arresto ceramica

# 15974180

E

Ecostat S

Miscelatore termostatico

ad incasso ad alta portata

# 15756, -000

Corpo incasso iBox universal

# 01800180

Sono possibili altre alternative.

Diagramma di portata

Raindance Rainfall

Soffione doccia 180 2jet

# 28433, -000

Docce

A

Raindance Rainfall

Soffione doccia 180 2jet

# 28433, -000

Corpo incasso iBox universal

# 01800180

Alternativa:

Raindance Select E

Soffione doccia 300 3jet

con braccio doccia 39 cm

# 26468, -000

DN20

DN20

(G3⁄4)

(G3⁄4)

B

Raindance Select S

Doccetta 120 3jet

# 26530, -400

Supporto doccia Porter S

# 28331, -000

Isiflex

Flessibile doccia 160 cm

# 28276, -000

F

FixFit

Uscita a muro S

senza valvola antiriflusso

# 27453, -000

G

Raindrain

Set completo scarico 90 XXL

# 60067, -000

Soffitto

2200 mm

A

+ iBox universal

Diagramma di portata

Raindance Select S

Doccetta 120 3jet

# 26530, -400

Funzione attiva a partire da •

Legenda

1

RainAir

2

RainFlow

3

RainAir +

RainFlow

Legenda

1

RainAir

2

Rain

3

Whirl

Piano pavimento

hansgrohe Progettazione doccia – Esempi di installazione 157

1400 mm

1200 mm

1000 mm

800 mm

DN20

(G3⁄4)

DN20

(G3⁄4)

DN15

(G1⁄2)

+ iBox universal

CD

E

F

DN20

(G3⁄4)

DN15

(G1⁄2)

2

1

P

r

o

g

e

t

t

a

z

i

o

n

e

d

o

c

c

i

a

DN20

(G3⁄4)

DN20

(G3⁄4)

C

B

G
