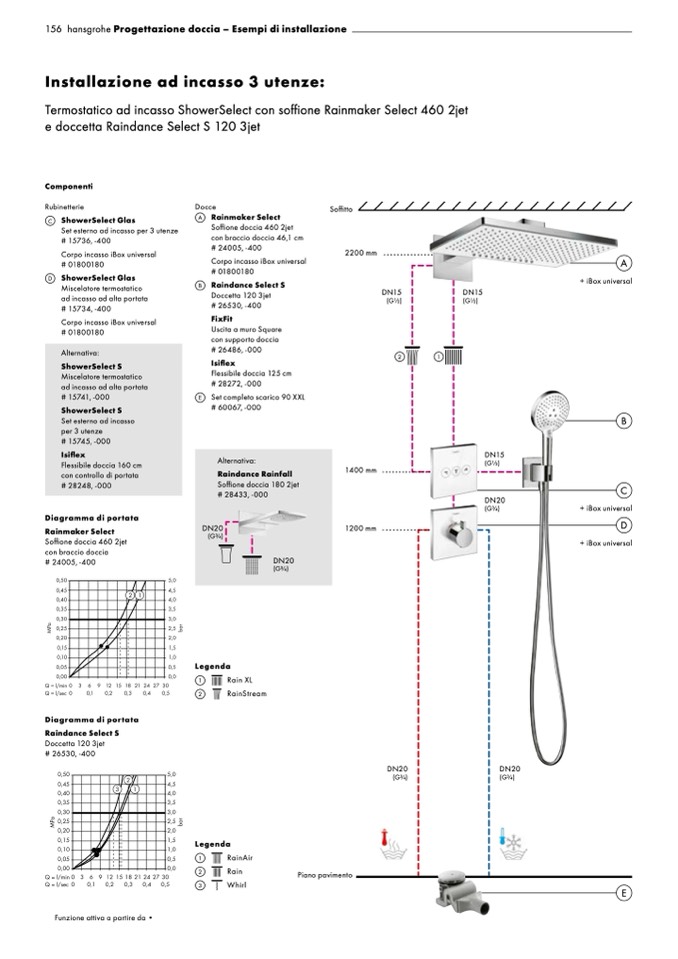

156 hansgrohe Progettazione doccia – Esempi di installazione

Installazione ad incasso 3 utenze:

Termostatico ad incasso ShowerSelect con soffione Rainmaker Select 460 2jet

e doccetta Raindance Select S 120 3jet

Componenti

Rubinetterie

C

ShowerSelect Glas

Set esterno ad incasso per 3 utenze

# 15736, -400

Corpo incasso iBox universal

# 01800180

D

ShowerSelect Glas

Miscelatore termostatico

Docce

A

Rainmaker Select

Soffione doccia 460 2jet

con braccio doccia 46,1 cm

# 24005, -400

Corpo incasso iBox universal

# 01800180

FixFit

Uscita a muro Square

con supporto doccia

# 26486, -000

Isiflex

Flessibile doccia 125 cm

# 28272, -000

E

Set completo scarico 90 XXL

# 60067, -000

Soffitto

2200 mm

A

+ iBox universal

B

C

+ iBox universal

D

+ iBox universal

B

Raindance Select S

Doccetta 120 3jet

DN15

DN15

ad incasso ad alta portata

#15734,-40

0

#26530,-40

0

(G1⁄

2

G1⁄2)

Corpo incasso iBox universal

# 01800180

)

(

1

Alternativa:

ShowerSelect S

Miscelatore termostatico

ad incasso ad alta portata

# 15741, -000

ShowerSelect S

Set esterno ad incasso

per 3 utenze

# 15745, -000

Isiflex

Flessibile doccia 160 cm

con controllo di portata

# 28248, -000

2

Alternativa:

Raindance Rainfall

Soffione doccia 180 2jet

# 28433, -000

1400 mm

1200 mm

DN15

(G1⁄2)

DN20

(G3⁄4)

Diagramma di portata

Rainmaker Select

Soffione doccia 460 2jet

con braccio doccia

# 24005, -400

DN20

(G3⁄4)

DN20

(G3⁄4)

Legenda

1

Rain XL

2

RainStream

Diagramma di portata

Raindance Select S

Doccetta 120 3jet

# 26530, -400

DN20

DN20

(G3⁄4)

(G3⁄4)

Legenda

1

RainAir

2

Rain

3

Whirl

Piano pavimento

Funzione attiva a partire da •

E
