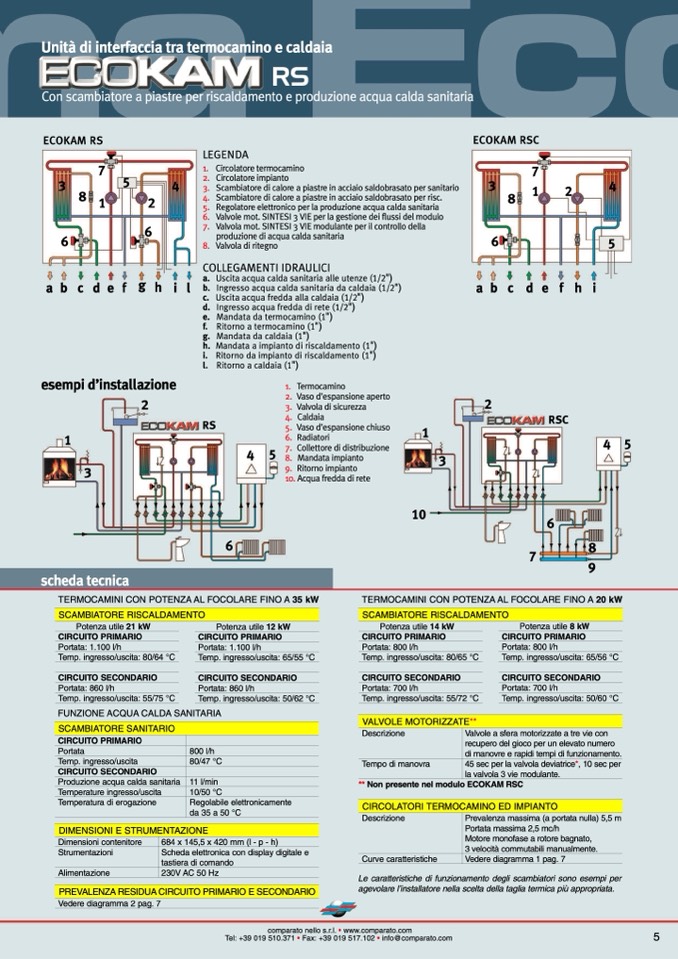

Unità di interfaccia tra termocamino e caldaia

Con scambiatore a piastre per riscaldamento e produzione acqua calda sanitaria

ECOKAM RS

7

3

4

LEGENDA

1. Circolatore termocamino

2. Circolatore impianto

3. Scambiatore di calore a piastre in acciaio saldobrasato per sanitario

4. Scambiatore di calore a piastre in acciaio saldobrasato per risc.

5. Regolatoreelettronicoperlaproduzioneacquacaldasanitaria

6. Valvolemot.SINTESI3VIEperlagestionedeiflussidelmodulo

7. Valvola mot. SINTESI 3 VIE modulante per il controllo della

ECOKAM RSC

7

3

1

2

4

8

6

6

produzione di acqua calda sanitaria

8. Valvoladiritegno

COLLEGAMENTI IDRAULICI

6

5

8

1

2

a b c d e f g h i l

esempi d’installazione

a.

b.

c.

d.

e.

f.

g.

h.

i.

l.

Uscita acqua calda sanitaria alle utenze (1/2

")

Ingressoacquacaldasanitariadacaldaia(1/2

")

Uscita acqua fredda alla caldaia (1/2

")

Ingressoacquafreddadirete(1/2

")

Mandata da termocamino (1

")

Ritorno a termocamino (1

")

Mandatadacaldaia(1

")

Mandataaimpiantodiriscaldamento(1

")

Ritorno da impianto di riscaldamento (1

")

Ritorno a caldaia (1

")

a b c d e f h i

1

3

4

5

4

5

8

9

2

1. Termocamino

2. Vasod’espansioneaperto

3. Valvola di sicurezza

4. Caldaia

5. Vaso d’espansione chiuso

6. Radiatori

7. Collettoredidistribuzione

8. Mandata impianto

9. Ritornoimpianto

10. Acqua fredda di rete

10

2

RS

1

3

RSC

6

7

6

5

scheda tecnica

TERMOCAMINI CON POTENZA AL FOCOLARE FINO A 35 kW

SCAMBIATORE RISCALDAMENTO

TERMOCAMINI CON POTENZA AL FOCOLARE FINO A 20 kW

SCAMBIATORE RISCALDAMENTO

Potenza utile 21 kW

CIRCUITO PRIMARIO

Portata: 1.100 l/h

Temp. ingresso/uscita: 80/64 °C

CIRCUITO SECONDARIO

Portata: 860 l/h

Temp. ingresso/uscita: 55/75 °C

Potenza utile 12 kW

CIRCUITO PRIMARIO

Portata: 1.100 l/h

Temp. ingresso/uscita: 65/55 °C

CIRCUITO SECONDARIO

Portata: 860 l/h

Temp. ingresso/uscita: 50/62 °C

Potenza utile 14 kW

CIRCUITO PRIMARIO

Portata: 800 l/h

Temp. ingresso/uscita: 80/65 °C

CIRCUITO SECONDARIO

Portata: 700 l/h

Temp. ingresso/uscita: 55/72 °C

VALVOLE MOTORIZZATE**

Potenza utile 8 kW

CIRCUITO PRIMARIO

Portata: 800 l/h

Temp. ingresso/uscita: 65/56 °C

CIRCUITO SECONDARIO

Portata: 700 l/h

Temp. ingresso/uscita: 50/60 °C

FUNZIONE ACQUA CALDA SANITARIA

SCAMBIATORE SANITARIO

CIRCUITO PRIMARIO

Portata

Temp. ingresso/uscita

CIRCUITO SECONDARIO

Produzione acqua calda sanitaria

Temperature ingresso/uscita

Temperatura di erogazione

800 l/h

80/47 °C

11 l/min

10/50 °C

Regolabile elettronicamente

da 35 a 50 °C

Descrizione

Tempo di manovra

Valvole a sfera motorizzate a tre vie con

recupero del gioco per un elevato numero

di manovre e rapidi tempi di funzionamento.

45 sec per la valvola deviatrice*, 10 sec per

la valvola 3 vie modulante.

** Non presente nel modulo ECOKAM RSC

CIRCOLATORI TERMOCAMINO ED IMPIANTO

DIMENSIONI E STRUMENTAZIONE

Descrizione

Curve caratteristiche

Prevalenza massima (a portata nulla) 5,5 m

Portata massima 2,5 mc/h

Motore monofase a rotore bagnato,

3 velocità commutabili manualmente.

Vedere diagramma 1 pag. 7

Dimensioni contenitore

Strumentazioni

Alimentazione

684 x 145,5 x 420 mm (l - p - h)

Scheda elettronica con display digitale e

tastiera di comando

230V AC 50 Hz

Le caratteristiche di funzionamento degli scambiatori sono esempi per

agevolare l’installatore nella scelta della taglia termica più appropriata.

PREVALENZA RESIDUA CIRCUITO PRIMARIO E SECONDARIO

Vedere diagramma 2 pag. 7
