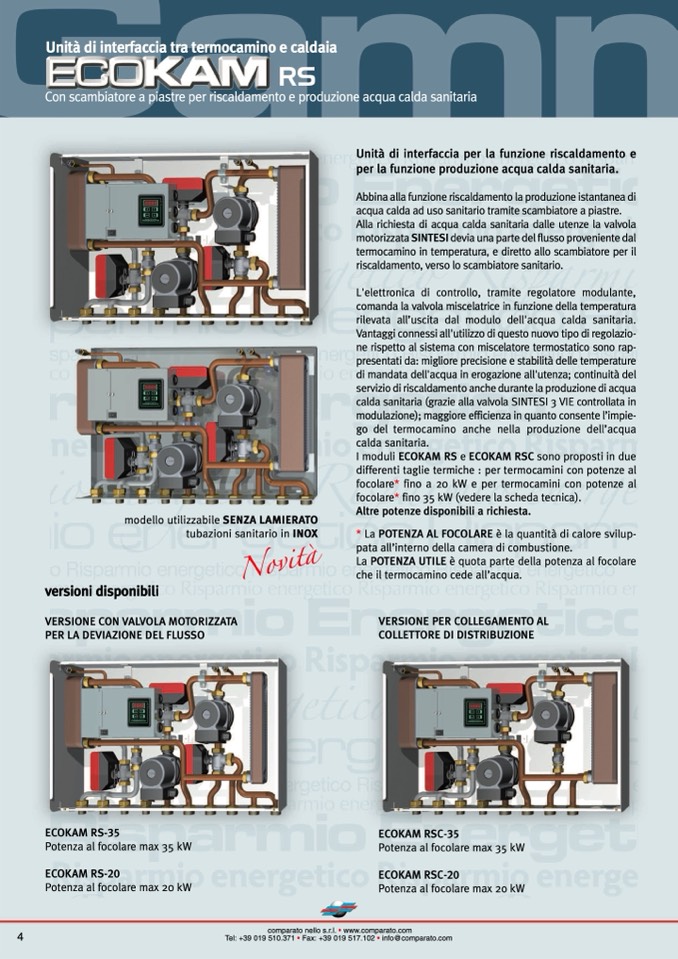

Unità di interfaccia tra termocamino e caldaia

Con scambiatore a piastre per riscaldamento e produzione acqua calda sanitaria

modello utilizzabile SENZA LAMIERATO

tubazioni sanitario in INOX

versioni disponibili

VERSIONE CON VALVOLA MOTORIZZATA

PER LA DEVIAZIONE DEL FLUSSO

Unità di interfaccia per la funzione riscaldamento e

per la funzione produzione acqua calda sanitaria.

Abbina alla funzione riscaldamento la produzione istantanea di

acqua calda ad uso sanitario tramite scambiatore a piastre.

Alla richiesta di acqua calda sanitaria dalle utenze la valvola

motorizzata SINTESI devia una parte del flusso proveniente dal

termocamino in temperatura, e diretto allo scambiatore per il

riscaldamento, verso lo scambiatore sanitario.

L'elettronica di controllo, tramite regolatore modulante,

comanda la valvola miscelatrice in funzione della temperatura

rilevata all’uscita dal modulo dell'acqua calda sanitaria.

Vantaggi connessi all'utilizzo di questo nuovo tipo di regolazio-

ne rispetto al sistema con miscelatore termostatico sono rap-

presentati da: migliore precisione e stabilità delle temperature

di mandata dell'acqua in erogazione all'utenza; continuità del

servizio di riscaldamento anche durante la produzione di acqua

calda sanitaria (grazie alla valvola SINTESI 3 VIE controllata in

modulazione); maggiore efficienza in quanto consente l’impie-

go del termocamino anche nella produzione dell’acqua

calda sanitaria.

I moduli ECOKAM RS e ECOKAM RSC sono proposti in due

differenti taglie termiche : per termocamini con potenze al

focolare* fino a 20 kW e per termocamini con potenze al

focolare* fino 35 kW (vedere la scheda tecnica).

Altre potenze disponibili a richiesta.

* La POTENZA AL FOCOLARE è la quantità di calore svilup-

pata all’interno della camera di combustione.

La POTENZA UTILE è quota parte della potenza al focolare

che il termocamino cede all’acqua.

VERSIONE PER COLLEGAMENTO AL

COLLETTORE DI DISTRIBUZIONE

ECOKAM RS-35

Potenza al focolare max 35 kW

ECOKAM RS-20

Potenza al focolare max 20 kW

ECOKAM RSC-35

Potenza al focolare max 35 kW

ECOKAM RSC-20

Potenza al focolare max 20 kW

comparato nello s.r.l. • www.comparato.com

Tel: +39 019 510.371 • Fax: +39 019 517.102 • info@comparato.com

4

Novità
