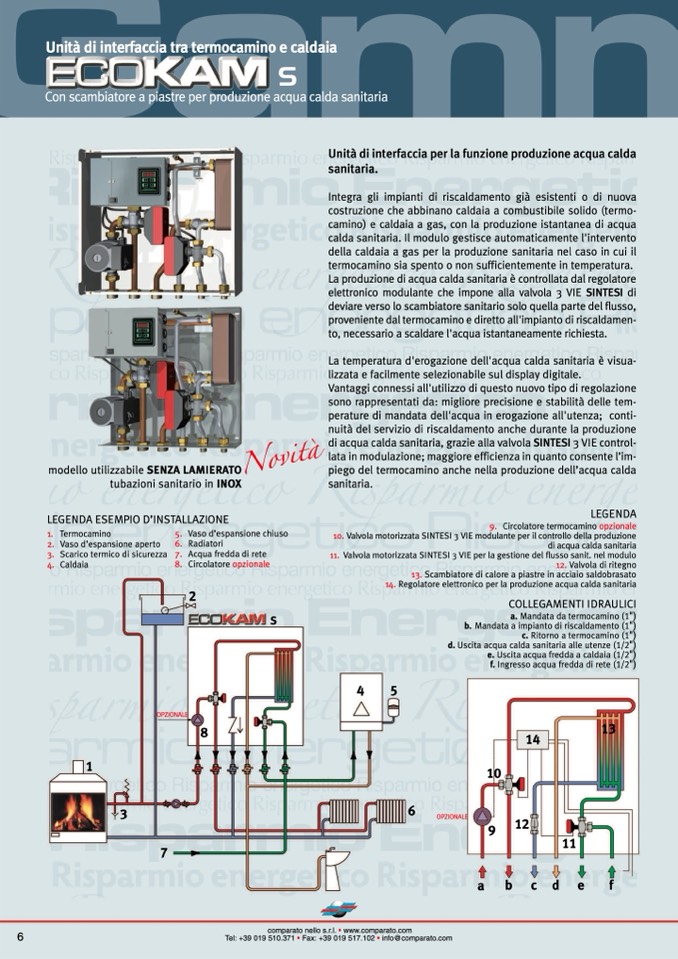

Unità di interfaccia tra termocamino e caldaia

Con scambiatore a piastre per produzione acqua calda sanitaria

modello utilizzabile SENZA LAMIERATO

tubazioni sanitario in INOX

LEGENDA ESEMPIO D’INSTALLAZIONE

Unità di interfaccia per la funzione produzione acqua calda

sanitaria.

Integra gli impianti di riscaldamento già esistenti o di nuova

costruzione che abbinano caldaia a combustibile solido (termo-

camino) e caldaia a gas, con la produzione istantanea di acqua

calda sanitaria. Il modulo gestisce automaticamente l'intervento

della caldaia a gas per la produzione sanitaria nel caso in cui il

termocamino sia spento o non sufficientemente in temperatura.

La produzione di acqua calda sanitaria è controllata dal regolatore

elettronico modulante che impone alla valvola 3 VIE SINTESI di

deviare verso lo scambiatore sanitario solo quella parte del flusso,

proveniente dal termocamino e diretto all'impianto di riscaldamen-

to, necessario a scaldare l'acqua istantaneamente richiesta.

La temperatura d'erogazione dell'acqua calda sanitaria è visua-

lizzata e facilmente selezionabile sul display digitale.

Vantaggi connessi all'utilizzo di questo nuovo tipo di regolazione

sono rappresentati da: migliore precisione e stabilità delle tem-

perature di mandata dell'acqua in erogazione all'utenza; conti-

nuità del servizio di riscaldamento anche durante la produzione

di acqua calda sanitaria, grazie alla valvola SINTESI 3 VIE control-

lata in modulazione; maggiore efficienza in quanto consente l’im-

piego del termocamino anche nella produzione dell’acqua calda

sanitaria.

LEGENDA

9. Circolatore termocamino opzionale

10. Valvola motorizzata SINTESI 3 VIE modulante per il controllo della produzione

di acqua calda sanitaria

11. Valvola motorizzata SINTESI 3 VIE per la gestione del flusso sanit. nel modulo

12.Valvoladiritegno

13. Scambiatore di calore a piastre in acciaio saldobrasato

14. Regolatore elettronico per la produzione acqua calda sanitaria

1. Termocamino

2. Vasod’espansioneaperto

3. Scarico termico di sicurezza

4. Caldaia

5. Vaso d’espansione chiuso

6. Radiatori

7. Acqua fredda di rete

8. Circolatoreopzionale

1

3

6

OPZIONALE

12

11

OPZIONALE

7

2

8

S

COLLEGAMENTI IDRAULICI

a. Mandata da termocamino (1

")

b. Mandata a impianto di riscaldamento (1

")

c. Ritorno a termocamino (1

")

d. Uscita acqua calda sanitaria alle utenze (1/2

")

e. Uscita acqua fredda a caldaia (1/2

")

f. Ingresso acqua fredda di rete (1/2

")

4

5

14

10

13

9

a

b

c

d

e

f

6
