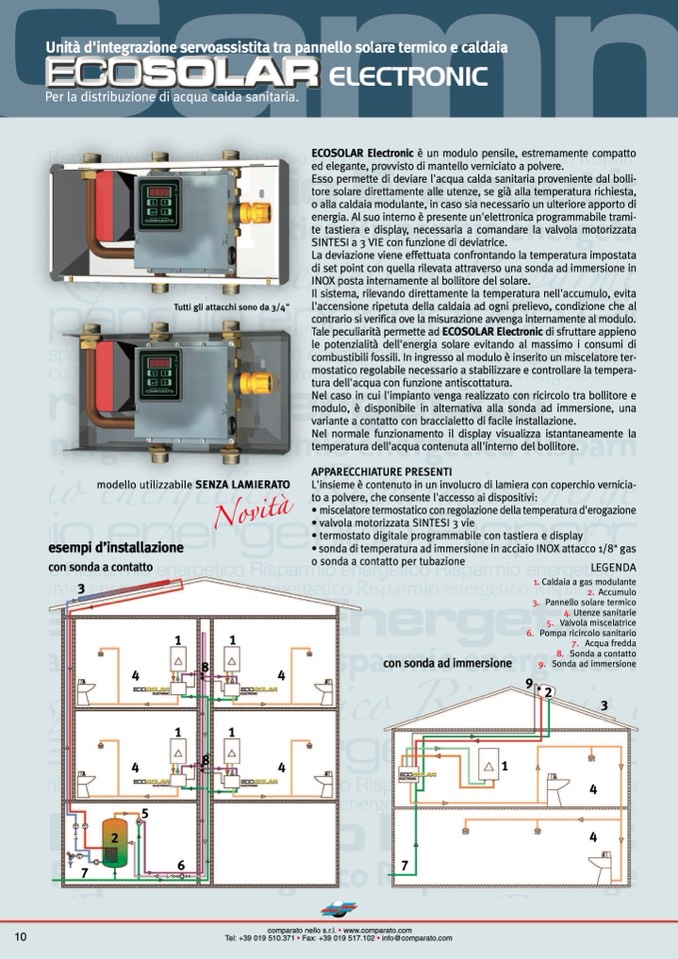

Unità d'integrazione servoassistita tra pannello solare termico e caldaia

Per la distribuzione di acqua calda sanitaria.

modello utilizzabile SENZA LAMIERATO

esempi d’installazione

con sonda a contatto

o sonda a contatto per tubazione

consondaadimmersione

1

LEGENDA

1. Caldaia a gas modulante

2. Accumulo

3. Pannellosolaretermico

4. Utenze sanitarie

5. Valvolamiscelatrice

6. Pomparicircolosanitario

7. Acquafredda

8. Sondaacontatto

9. Sondaadimmersione

3

7

6

7

comparato nello s.r.l. • www.comparato.com

Tel: +39 019 510.371 • Fax: +39 019 517.102 • info@comparato.com

Tutti gli attacchi sono da 3/4"

ECOSOLAR Electronic è un modulo pensile, estremamente compatto

ed elegante, provvisto di mantello verniciato a polvere.

Esso permette di deviare l'acqua calda sanitaria proveniente dal bolli-

tore solare direttamente alle utenze, se già alla temperatura richiesta,

o alla caldaia modulante, in caso sia necessario un ulteriore apporto di

energia. Al suo interno è presente un'elettronica programmabile trami-

te tastiera e display, necessaria a comandare la valvola motorizzata

SINTESI a 3 VIE con funzione di deviatrice.

La deviazione viene effettuata confrontando la temperatura impostata

di set point con quella rilevata attraverso una sonda ad immersione in

INOX posta internamente al bollitore del solare.

Il sistema, rilevando direttamente la temperatura nell'accumulo, evita

l'accensione ripetuta della caldaia ad ogni prelievo, condizione che al

contrario si verifica ove la misurazione avvenga internamente al modulo.

Tale peculiarità permette ad ECOSOLAR Electronic di sfruttare appieno

le potenzialità dell'energia solare evitando al massimo i consumi di

combustibili fossili. In ingresso al modulo è inserito un miscelatore ter-

mostatico regolabile necessario a stabilizzare e controllare la tempera-

tura dell'acqua con funzione antiscottatura.

Nel caso in cui l'impianto venga realizzato con ricircolo tra bollitore e

modulo, è disponibile in alternativa alla sonda ad immersione, una

variante a contatto con braccialetto di facile installazione.

Nel normale funzionamento il display visualizza istantaneamente la

temperatura dell'acqua contenuta all'interno del bollitore.

APPARECCHIATURE PRESENTI

L'insieme è contenuto in un involucro di lamiera con coperchio vernicia-

to a polvere, che consente l'accesso ai dispositivi:

• miscelatore termostatico con regolazione della temperatura d'erogazione

• valvola motorizzata SINTESI 3 vie

• termostato digitale programmabile con tastiera e display

• sonda di temperatura ad immersione in acciaio INOX attacco 1/8" gas

1

1

4

8

4

1

1

4

8

4

9

2

3

4

5

2

4

10

Novità
