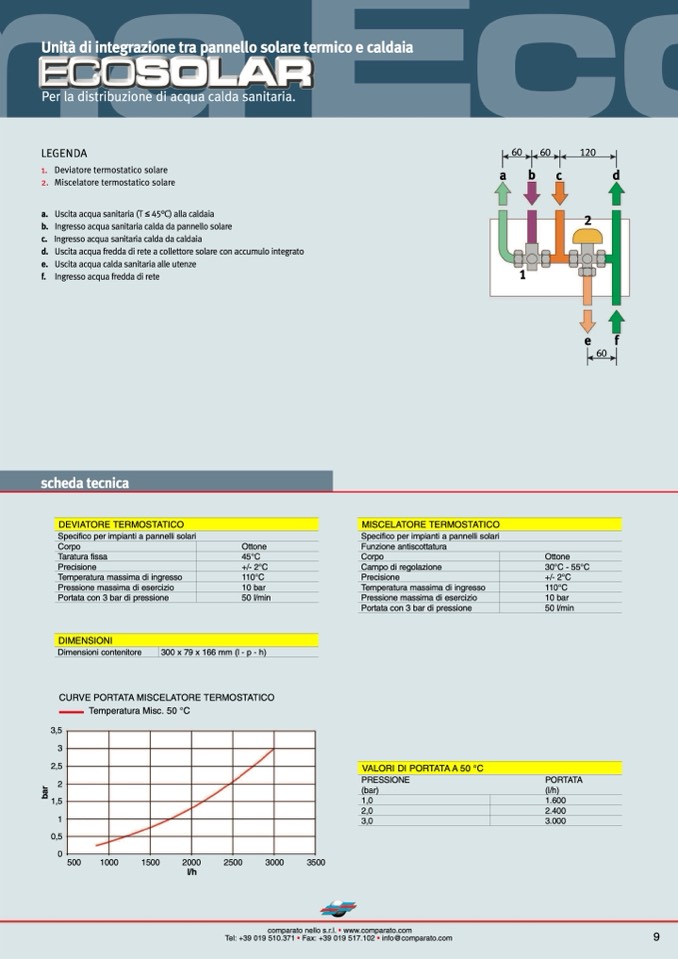

Unità di integrazione tra pannello solare termico e caldaia
Per la distribuzione di acqua calda sanitaria.
LEGENDA
1. Deviatore termostatico solare
2. Miscelatore termostatico solare
60
60
120
a
b
c
d
a. Uscita acqua sanitaria (T ≤ 45°C) alla caldaia
b. Ingresso acqua sanitaria calda da pannello solare
c. Ingresso acqua sanitaria calda da caldaia
d. Uscitaacquafreddadireteacollettoresolareconaccumulointegrato
e. Uscita acqua calda sanitaria alle utenze
f. Ingresso acqua fredda di rete
1
2
e
f
60
scheda tecnica
DEVIATORE TERMOSTATICO
Specifico per impianti a pannelli solari
Corpo
Taratura fissa
Precisione
Temperatura massima di ingresso
Pressione massima di esercizio
Portata con 3 bar di pressione
DIMENSIONI
Ottone
45°C
+/- 2°C
110°C
10 bar
50 l/min
MISCELATORE TERMOSTATICO
Specifico per impianti a pannelli solari
Funzione antiscottatura
Corpo
Campo di regolazione
Precisione
Temperatura massima di ingresso
Pressione massima di esercizio
Portata con 3 bar di pressione
Ottone
30°C - 55°C
+/- 2°C
110°C
10 bar
50 l/min
Dimensioni contenitore
300 x 79 x 166 mm (l - p - h)
CURVE PORTATA MISCELATORE TERMOSTATICO
Temperatura Misc. 50 °C
3,5
3
2,5
2
1,5
1
0,5
0
VALORI DI PORTATA A 50 °C
PRESSIONE
(bar)
1,0
2,0
3,0
PORTATA
(l/h)
1.600
2.400
3.000
500
1000
1500
2000
l/h
2500
3000
3500
