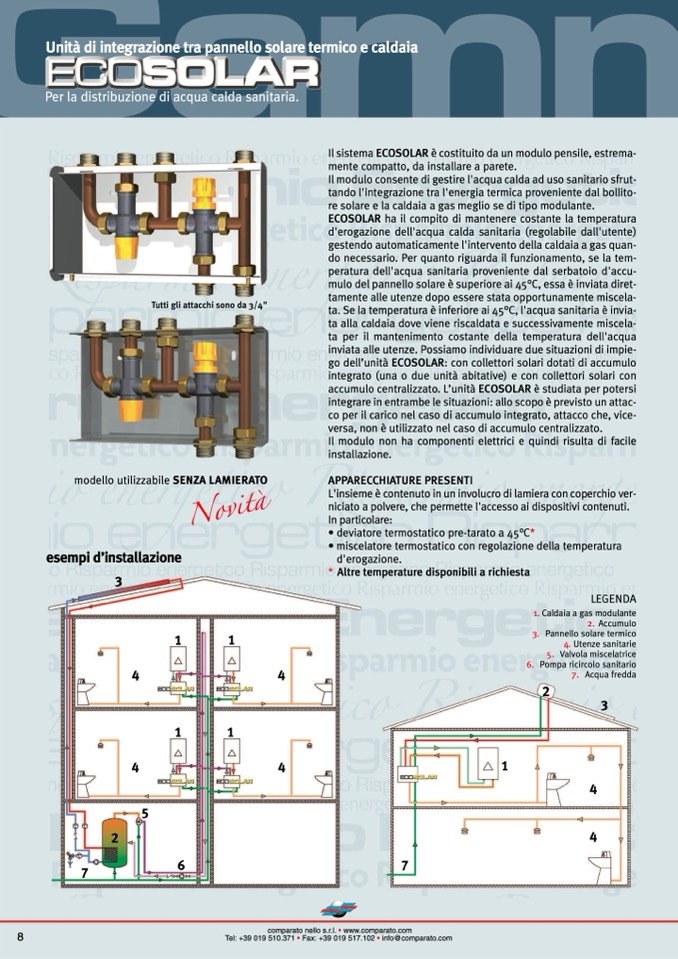

Unità di integrazione tra pannello solare termico e caldaia

Per la distribuzione di acqua calda sanitaria.

7

6

7

comparato nello s.r.l. • www.comparato.com

Tel: +39 019 510.371 • Fax: +39 019 517.102 • info@comparato.com

3

Tutti gli attacchi sono da 3/4"

Il sistema ECOSOLAR è costituito da un modulo pensile, estrema-

mente compatto, da installare a parete.

Il modulo consente di gestire l'acqua calda ad uso sanitario sfrut-

tando l'integrazione tra l'energia termica proveniente dal bollito-

re solare e la caldaia a gas meglio se di tipo modulante.

ECOSOLAR ha il compito di mantenere costante la temperatura

d'erogazione dell'acqua calda sanitaria (regolabile dall'utente)

gestendo automaticamente l'intervento della caldaia a gas quan-

do necessario. Per quanto riguarda il funzionamento, se la tem-

peratura dell'acqua sanitaria proveniente dal serbatoio d'accu-

mulo del pannello solare è superiore ai 45°C, essa è inviata diret-

tamente alle utenze dopo essere stata opportunamente miscela-

ta. Se la temperatura è inferiore ai 45°C, l'acqua sanitaria è invia-

ta alla caldaia dove viene riscaldata e successivamente miscela-

ta per il mantenimento costante della temperatura dell'acqua

inviata alle utenze. Possiamo individuare due situazioni di impie-

go dell’unità ECOSOLAR: con collettori solari dotati di accumulo

integrato (una o due unità abitative) e con collettori solari con

accumulo centralizzato. L’unità ECOSOLAR è studiata per potersi

integrare in entrambe le situazioni: allo scopo è previsto un attac-

co per il carico nel caso di accumulo integrato, attacco che, vice-

versa, non è utilizzato nel caso di accumulo centralizzato.

Il modulo non ha componenti elettrici e quindi risulta di facile

installazione.

APPARECCHIATURE PRESENTI

L'insieme è contenuto in un involucro di lamiera con coperchio ver-

niciato a polvere, che permette l'accesso ai dispositivi contenuti.

In particolare:

• deviatore termostatico pre-tarato a 45°C*

• miscelatore termostatico con regolazione della temperatura

d'erogazione.

* Altre temperature disponibili a richiesta

LEGENDA

1. Caldaia a gas modulante

2. Accumulo

3. Pannellosolaretermico

4. Utenze sanitarie

5. Valvolamiscelatrice

6. Pomparicircolosanitario

7. Acquafredda

modello utilizzabile SENZA LAMIERATO

esempi d’installazione

1

1

4

4

1

1

4

4

1

2

3

4

5

2

4

8

Novità
