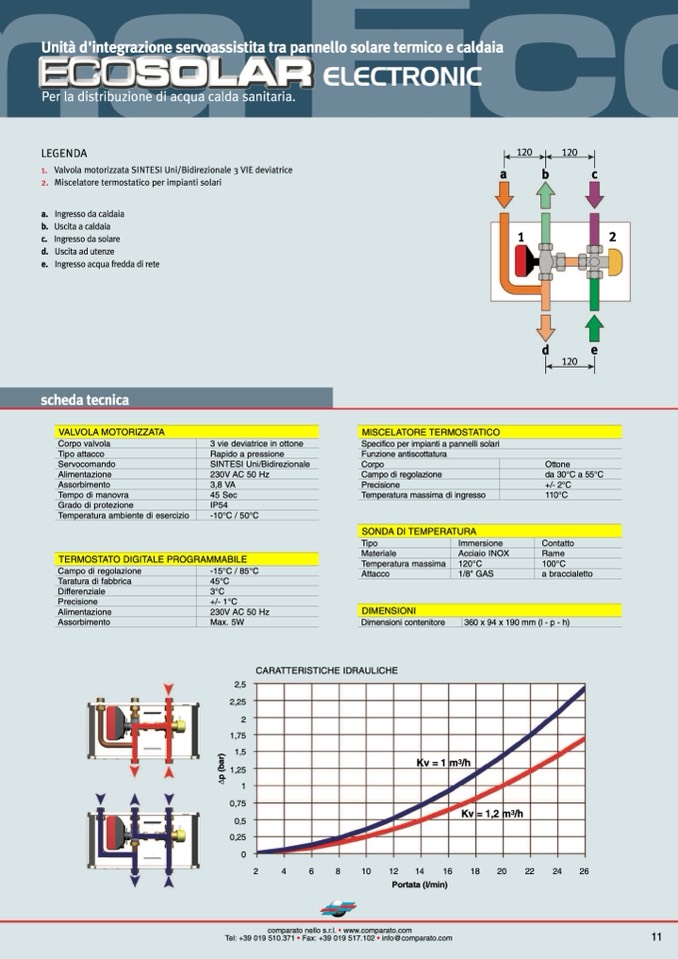

Unità d'integrazione servoassistita tra pannello solare termico e caldaia

Per la distribuzione di acqua calda sanitaria.

LEGENDA

1. Valvola motorizzata SINTESI Uni/Bidirezionale 3 VIE deviatrice

2. Miscelatore termostatico per impianti solari

120

120

a

b

c

a. Ingresso da caldaia

b. Uscitaacaldaia

c. Ingresso da solare

1

d. Uscitaadutenze

e. Ingresso acqua fredda di rete

2

d

e

120

scheda tecnica

VALVOLA MOTORIZZATA

Corpo valvola

Tipo attacco

Servocomando

Alimentazione

Assorbimento

Tempo di manovra

Grado di protezione

Temperatura ambiente di esercizio

3 vie deviatrice in ottone

Rapido a pressione

SINTESI Uni/Bidirezionale

230V AC 50 Hz

3,8 VA

45 Sec

IP54

-10°C / 50°C

MISCELATORE TERMOSTATICO

Specifico per impianti a pannelli solari

Funzione antiscottatura

Corpo

Campo di regolazione

Precisione

Temperatura massima di ingresso

Tipo

Materiale

Temperatura massima

Attacco

DIMENSIONI

Dimensioni contenitore

SONDA DI TEMPERATURA

Immersione

Acciaio INOX

TERMOSTATO DIGITALE PROGRAMMABILE

Ottone

da 30°C a 55°C

+/- 2°C

110°C

Contatto

Rame

100°C

a braccialetto

360 x 94 x 190 mm (l - p - h)

120°C

Campo di regolazione

Taratura di fabbrica

Differenziale

Precisione

Alimentazione

Assorbimento

-15°C / 85°C

45°C

3°C

+/- 1°C

230V AC 50 Hz

Max. 5W

1/8" GAS

CARATTERISTICHE IDRAULICHE

2,5

2,25

2

1,75

1,5

1,25

1

0,75

0,5

0,25

0
