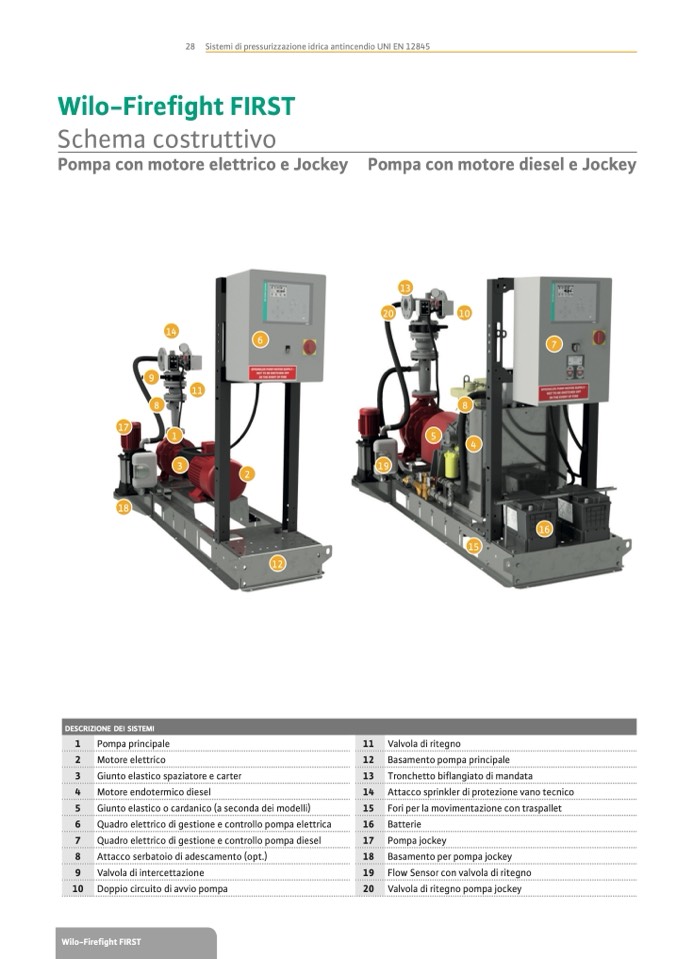

28 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-Firefight FIRST

Schema costruttivo

Pompa con motore elettrico e Jockey

Pompa con motore diesel e Jockey

20

10

13

17

18

1

5

3

19

2

12

4

15

8

8

16

DESCRIZIONE DEI SISTEMI

1

Pompa principale

11

Valvola di ritegno

2

Motore elettrico

12

Basamento pompa principale

3

Giunto elastico spaziatore e carter

13

Tronchetto biflangiato di mandata

4

Motore endotermico diesel

14

Attacco sprinkler di protezione vano tecnico

5

Giunto elastico o cardanico (a seconda dei modelli)

15

Fori per la movimentazione con traspallet

6

Quadro elettrico di gestione e controllo pompa elettrica

16

Batterie

7

Quadro elettrico di gestione e controllo pompa diesel

17

Pompa jockey

8

Attacco serbatoio di adescamento (opt.)

18

Basamento per pompa jockey

9

Valvola di intercettazione

19

Flow Sensor con valvola di ritegno

10

Doppio circuito di avvio pompa

20

Valvola di ritegno pompa jockey

Wilo-Firefight FIRST
