Wilo-Firefight FIRST

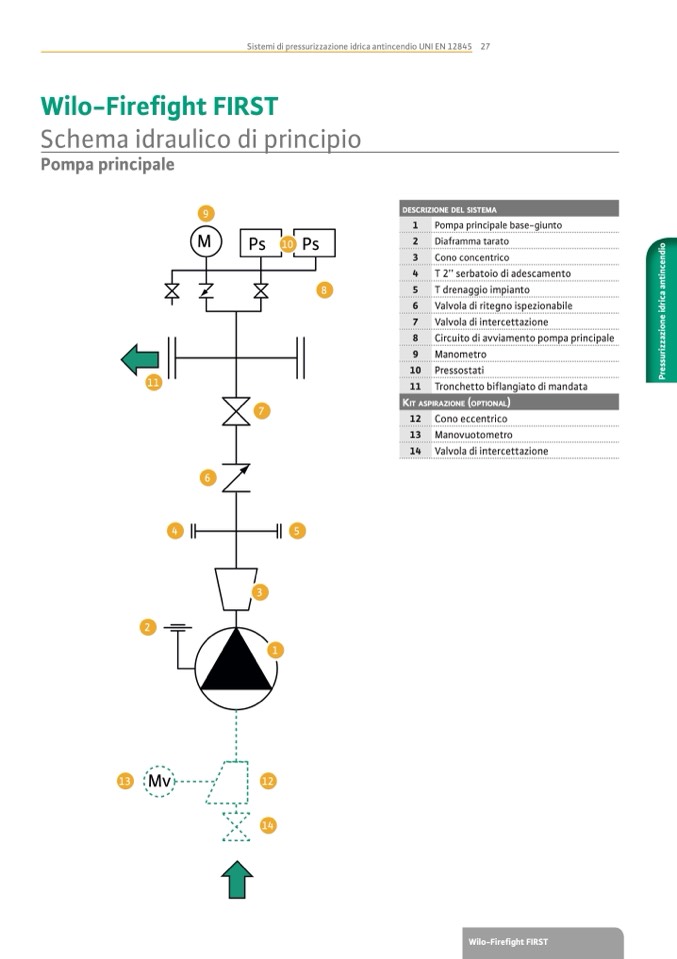

Schema idraulico di principio

Pompa principale

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 27

DESCRIZIONE DEL SISTEMA

1

Pompa principale base-giunto

2

Diaframma tarato

3

Cono concentrico

4

T 2’’ serbatoio di adescamento

5

T drenaggio impianto

6

Valvola di ritegno ispezionabile

7

Valvola di intercettazione

8

Circuito di avviamento pompa principale

9

Manometro

10

Pressostati

11

Tronchetto biflangiato di mandata

KIT ASPIRAZIONE (OPTIONAL)

12

Cono eccentrico

13

Manovuotometro

14

Valvola di intercettazione

9

M

10

8

11

7

4

5

6

2

3

1

1

3

Mv

12

14

Ps

Ps
