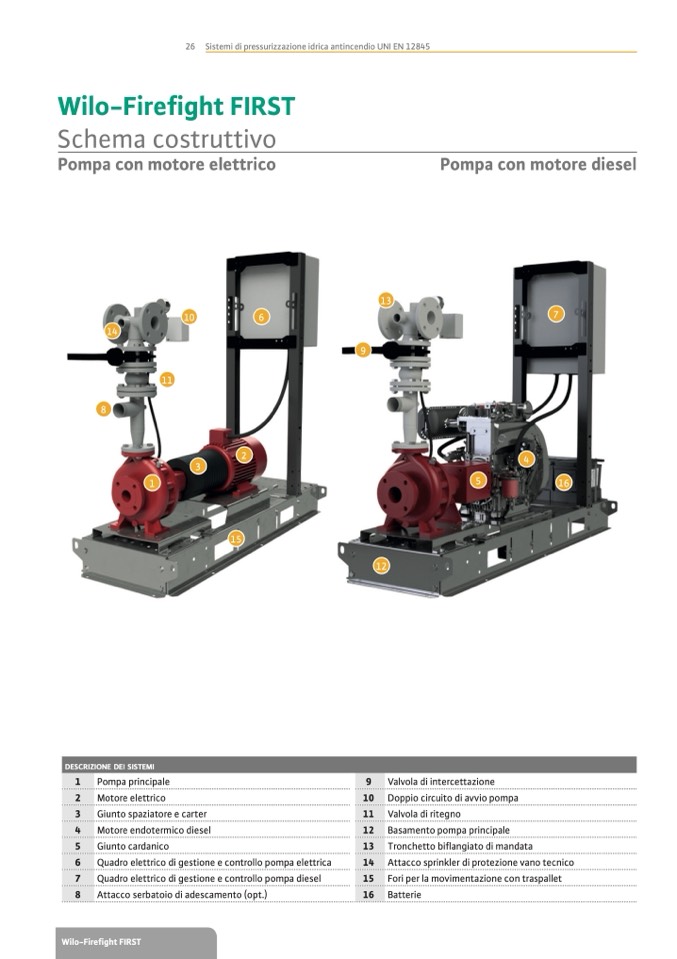

Wilo-Firefight FIRST

Schema costruttivo

Pompa con motore elettrico

Pompa con motore diesel

26 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

10

6

11

1

13

9

7

14

8

2

3

15

4

5

12

DESCRIZIONE DEI SISTEMI

1

Pompa principale

9

Valvola di intercettazione

2

Motore elettrico

10

Doppio circuito di avvio pompa

3

Giunto spaziatore e carter

11

Valvola di ritegno

4

Motore endotermico diesel

12

Basamento pompa principale

5

Giunto cardanico

13

Tronchetto biflangiato di mandata

6

Quadro elettrico di gestione e controllo pompa elettrica

14

Attacco sprinkler di protezione vano tecnico

7

Quadro elettrico di gestione e controllo pompa diesel

15

Fori per la movimentazione con traspallet

8

Attacco serbatoio di adescamento (opt.)

16

Batterie

Wilo-Firefight FIRST

16
