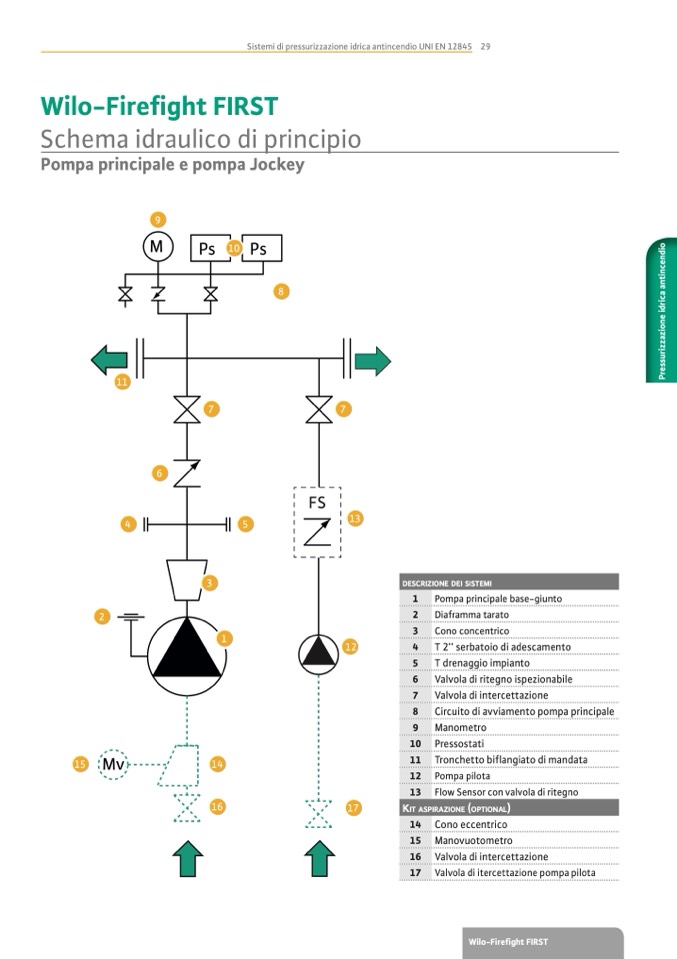

Wilo-Firefight FIRST

Schema idraulico di principio

Pompa principale e pompa Jockey

9

M

Ps

10

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 29

Ps

8

7

7

11

6

4

5

FS

13

12

DESCRIZIONE DEI SISTEMI

1

Pompa principale base-giunto

2

Diaframma tarato

3

Cono concentrico

4

T 2’’ serbatoio di adescamento

5

T drenaggio impianto

6

Valvola di ritegno ispezionabile

7

Valvola di intercettazione

8

Circuito di avviamento pompa principale

9

Manometro

10

Pressostati

11

Tronchetto biflangiato di mandata

12

Pompa pilota

13

Flow Sensor con valvola di ritegno

KIT ASPIRAZIONE (OPTIONAL)

14

Cono eccentrico

15

Manovuotometro

16

Valvola di intercettazione

17

Valvola di itercettazione pompa pilota

2

3

1

1

5

Mv

14

16

17
