1) Asse della pompa

2) Livello minimo riserva idrica

3) Distanza max tra asse della pompa e livello minimo 2m

4) almeno 2/3 della riserva idrica sopra l’asse della pompa

Limite di fornitura: sezioni evidenziate in rosso

Wilo-Firefight FIRST

4

3

1

2

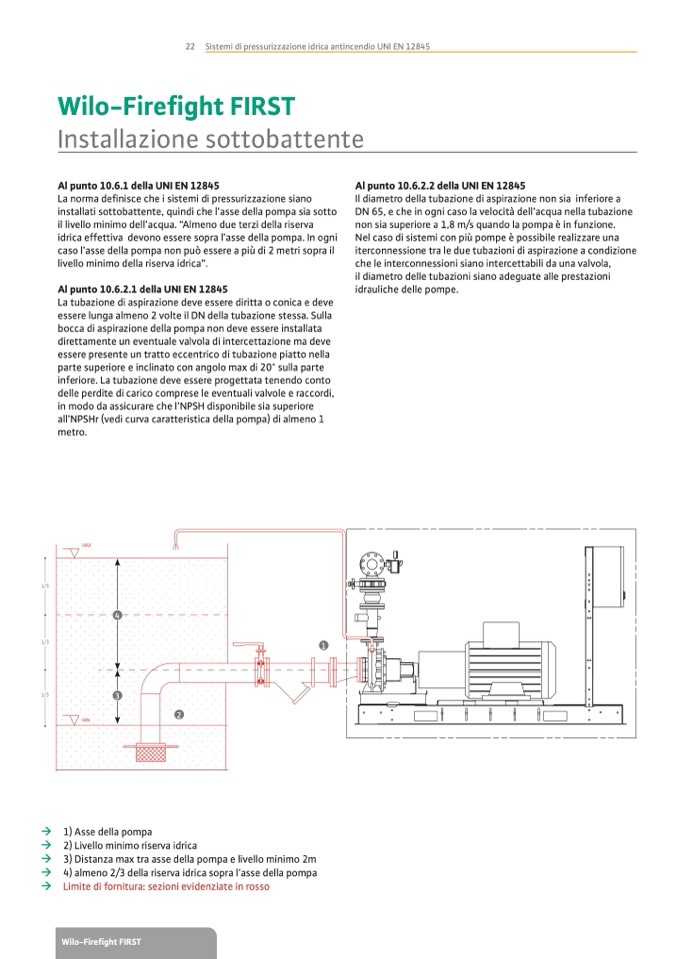

22 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-Firefight FIRST

Installazione sottobattente

Al punto 10.6.1 della UNI EN 12845

La norma definisce che i sistemi di pressurizzazione siano

installati sottobattente, quindi che l’asse della pompa sia sotto

il livello minimo dell’acqua. “Almeno due terzi della riserva

idrica effettiva devono essere sopra l’asse della pompa. In ogni

caso l’asse della pompa non può essere a più di 2 metri sopra il

livello minimo della riserva idrica”.

Al punto 10.6.2.1 della UNI EN 12845

La tubazione di aspirazione deve essere diritta o conica e deve

essere lunga almeno 2 volte il DN della tubazione stessa. Sulla

bocca di aspirazione della pompa non deve essere installata

direttamente un eventuale valvola di intercettazione ma deve

essere presente un tratto eccentrico di tubazione piatto nella

parte superiore e inclinato con angolo max di 20° sulla parte

inferiore. La tubazione deve essere progettata tenendo conto

delle perdite di carico comprese le eventuali valvole e raccordi,

in modo da assicurare che l’NPSH disponibile sia superiore

all’NPSHr (vedi curva caratteristica della pompa) di almeno 1

metro.

Al punto 10.6.2.2 della UNI EN 12845

Il diametro della tubazione di aspirazione non sia inferiore a

DN 65, e che in ogni caso la velocità dell’acqua nella tubazione

non sia superiore a 1,8 m/s quando la pompa è in funzione.

Nel caso di sistemi con pi

ù pompe è possibile realizzare una

iterconnessione tra le due tubazioni di aspirazione a condizione

che le interconnessioni siano intercettabili da una valvola,

il diametro delle tubazioni siano adeguate alle prestazioni

idrauliche delle pompe.
