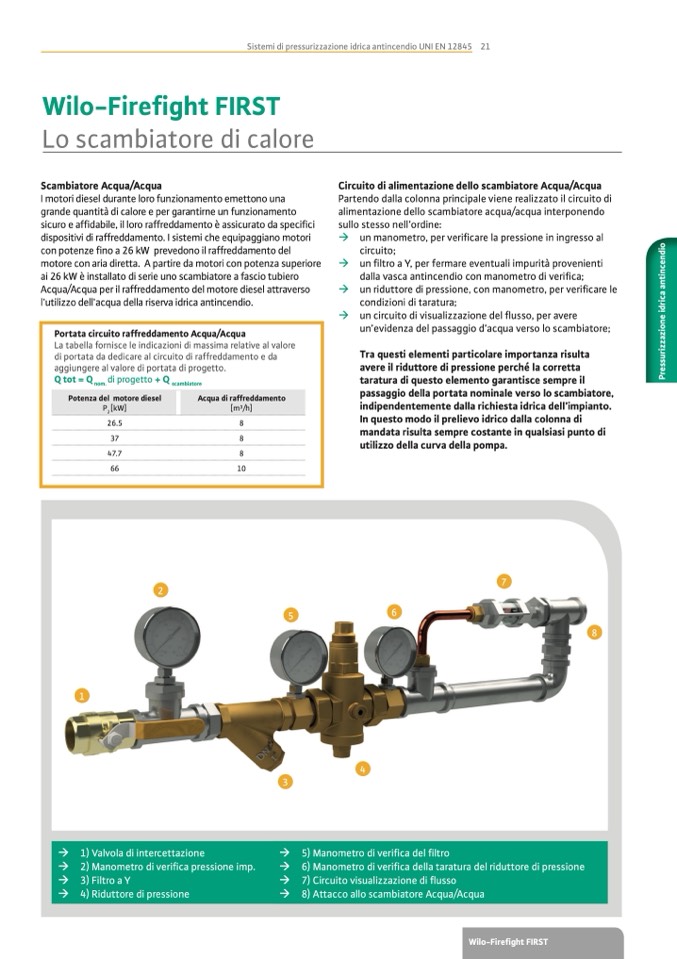

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 21

Wilo-Firefight FIRST

Lo scambiatore di calore

Scambiatore Acqua/Acqua

I motori diesel durante loro funzionamento emettono una

grande quantità di calore e per garantirne un funzionamento

sicuro e affidabile, il loro raffreddamento

è assicurato da specifici

dispositivi di raffreddamento. I sistemi che equipaggiano motori

con potenze fino a 26 kW prevedono il raffreddamento del

motore con aria diretta. A partire da motori con potenza superiore

ai 26 kW è installato di serie uno scambiatore a fascio tubiero

Acqua/Acqua per il raffreddamento del motore diesel attraverso

l'utilizzo dell'acqua della riserva idrica antincendio.

Circuito di alimentazione dello scambiatore Acqua/Acqua

Partendo dalla colonna principale viene realizzato il circuito di

alimentazione dello scambiatore acqua/acqua interponendo

sullo stesso nell’ordine:

� un manometro, per verificare la pressione in ingresso al

circuito;

� un filtro a Y, per fermare eventuali impurità provenienti

dalla vasca antincendio con manometro di verifica;

� un riduttore di pressione, con manometro, per verificare le

condizioni di taratura;

� un circuito di visualizzazione del flusso, per avere

un’evidenza del passaggio d’acqua verso lo scambiatore;

Tra questi elementi particolare importanza risulta

avere il riduttore di pressione perché la corretta

taratura di questo elemento garantisce sempre il

passaggio della portata nominale verso lo scambiatore,

indipendentemente dalla richiesta idrica dell’impianto.

In questo modo il prelievo idrico dalla colonna di

mandata risulta sempre costante in qualsiasi punto di

utilizzo della curva della pompa.

Portata circuito raffreddamento Acqua/Acqua

La tabella fornisce le indicazioni di massima relative al valore

di portata da dedicare al circuito di raffreddamento e da

aggiungere al valore di portata di progetto.

Q tot = Q

nom.

di progetto + Q

scambiatore

Potenza del motore diesel

P

2

[kW]

Acqua di raffreddamento

[m3/h]

26.5

8

37

8

47.7

8

66

10

2

7

1

5

6

8

3

4

� 1) Valvola di intercettazione

� 2) Manometro di verifica pressione imp.

� 3) Filtro a Y

� 4) Riduttore di pressione

� 5) Manometro di verifica del filtro

� 6) Manometro di verifica della taratura del riduttore di pressione

� 7) Circuito visualizzazione di flusso

� 8) Attacco allo scambiatore Acqua/Acqua
