Wilo-Firefight FIRST
Installazione soprabattente
Se non si rispettano i requisiti idraulici e geodetici per realizzare
un’installazione sottobattente la norma prevede la possibilità
di realizzarla soprabattente.
Al punto 10.6.2.3 della UNI EN 12845
Sono indicate le specifiche di impianto per un’installazione
soprabattente.
Nelle condizioni di soprabattente il diametro della tubazione di
aspirazione deve essere minimo DN 80 e la velocità dell’acqua
non deve essere superiore a 1,5 m/s.
Se sono previste più pompe soprabattente non è ammessa la
realizzazione di un collettore di aspirazione.
In ogni caso la distanza massima tra l’asse della pompa e il
livello minimo della riserva idrica non deve essere superiore ai
3,2 m.
Deve essere installata una valvola di fondo nel punto più basso
della tubazione. Per ogni pompa deve essere previsto un
dispositivo automatico di adescamento.
Al punto 10.6.2.4 della UNI EN 12845
Viene descritto come realizzare la costruzione del dispositivo
di adescamento. Il serbatoio di adescamento deve essere
installato ad un livello più alto della pompa, deve essere
collegato direttamente sulla colonna di mandata della pompa
con una tubazione di diametro adeguato completa di valvola di
ritegno.
Serbatoio, pompa e tubazione di aspirazione devono essere
sempre adescati (pieni di acqua).
Se il circuito di adescamento dovesse avere delle perdite e il
livello dell’acqua all’interno del serbatoio scende al di sotto dei
2/3 la pompa si deve avviare.
L’avviamento della pompa assicura:
1) il reintegro del livello dell’acqua nel serbatoio di
adescamento, attraverso il circuito di ricircolo.
2) L’attivazione degli allarmi e le segnalazioni di funzionamento
del sistema antincendio.
2
3
4
Sistemi di pressurizzazione idrica antincendio UNI EN 12845 23
P
r
e
s
s
u
r
i
z
z
a
z
i
o
n
e
i
d
r
i
c
a
a
n
t
i
n
c
e
n
d
i
o
5
6

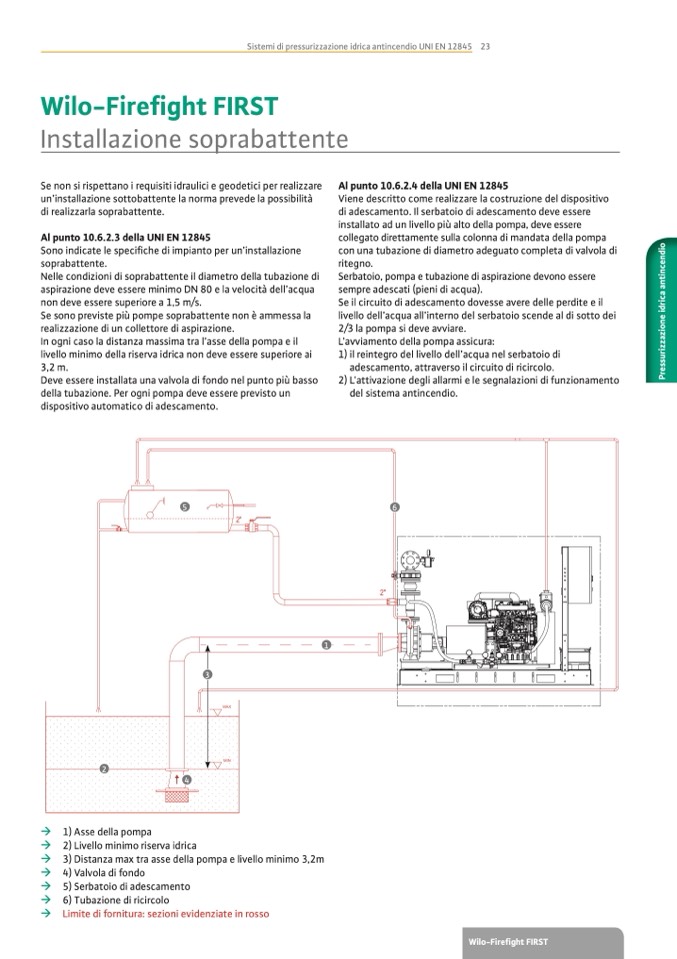

� 1) Asse della pompa
� 2) Livello minimo riserva idrica
� 3) Distanza max tra asse della pompa e livello minimo 3,2m
� 4) Valvola di fondo
� 5) Serbatoio di adescamento
� 6) Tubazione di ricircolo
� Limite di fornitura: sezioni evidenziate in rosso
1
