18 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-Firefight FIRST

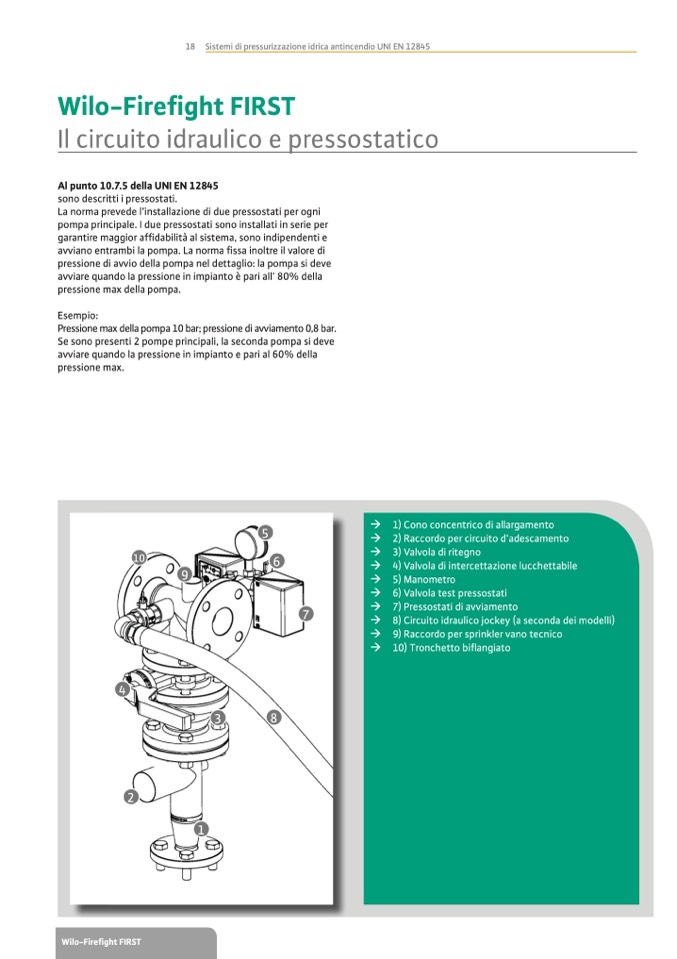

Il circuito idraulico e pressostatico

Al punto 10.7.5 della UNI EN 12845

sono descritti i pressostati.

La norma prevede l’installazione di due pressostati per ogni

pompa principale. I due pressostati sono installati in serie per

garantire maggior affidabilità al sistema, sono indipendenti e

avviano entrambi la pompa. La norma fissa inoltre il valore di

pressione di avvio della pompa nel dettaglio: la pompa si deve

avviare quando la pressione in impianto è pari all’ 80% della

pressione max della pompa.

Esempio:

Pressione max della pompa 10 bar; pressione di avviamento 0,8 bar.

Se sono presenti 2 pompe principali, la seconda pompa si deve

avviare quando la pressione in impianto e pari al 60% della

pressione max.

10

9

4

5

6

7

2

1

3

8

� 1) Cono concentrico di allargamento

� 2) Raccordo per circuito d’adescamento

� 3) Valvola di ritegno

� 4) Valvola di intercettazione lucchettabile

� 5) Manometro

� 6) Valvola test pressostati

� 7) Pressostati di avviamento

� 8) Circuito idraulico jockey (a seconda dei modelli)

� 9) Raccordo per sprinkler vano tecnico

� 10) Tronchetto bi

flangiato

Wilo-Firefight FIRST
