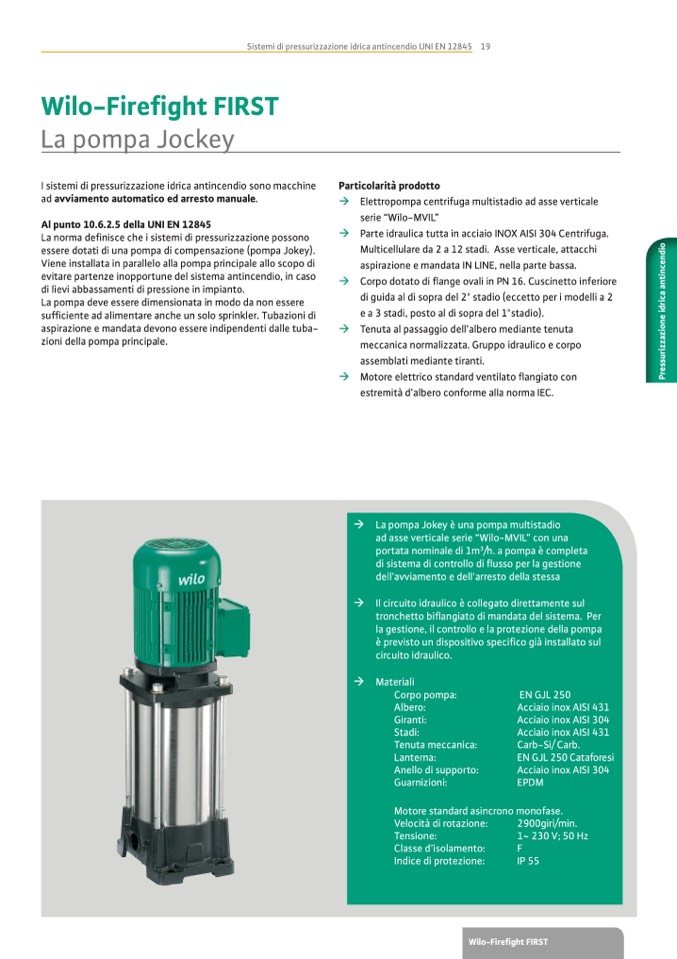

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 19
Wilo-Firefight FIRST
La pompa Jockey
I sistemi di pressurizzazione idrica antincendio sono macchine
ad avviamento automatico ed arresto manuale.
Al punto 10.6.2.5 della UNI EN 12845
La norma definisce che i sistemi di pressurizzazione possono
essere dotati di una pompa di compensazione (pompa Jokey).
Viene installata in parallelo alla pompa principale allo scopo di
evitare partenze inopportune del sistema antincendio, in caso
di lievi abbassamenti di pressione in impianto.
La pompa deve essere dimensionata in modo da non essere
sufficiente ad alimentare anche un solo sprinkler. Tubazioni di
aspirazione e mandata devono essere indipendenti dalle tuba-
zioni della pompa principale.
Particolarità prodotto
� Elettropompa centrifuga multistadio ad asse verticale
serie “Wilo-MVIL”
� Parte idraulica tutta in acciaio INOX AISI 304 Centrifuga.
Multicellulare da 2 a 12 stadi. Asse verticale, attacchi
aspirazione e mandata IN LINE, nella parte bassa.
� Corpo dotato di flange ovali in PN 16. Cuscinetto inferiore
di guida al di sopra del 2° stadio (eccetto per i modelli a 2
e a 3 stadi, posto al di sopra del 1°stadio).
� Tenuta al passaggio dell’albero mediante tenuta
meccanica normalizzata. Gruppo idraulico e corpo
assemblati mediante tiranti.
� Motore elettrico standard ventilato flangiato con
estremità d’albero conforme alla norma IEC.
� La pompa Jokey
è una pompa multistadio
ad asse verticale serie “Wilo-MVIL” con una
portata nominale di 1m
3
/h. a pompa
è completa
di sistema di controllo di
flusso per la gestione
dell'avviamento e dell'arresto della stessa
� Il circuito idraulico
è collegato direttamente sul
tronchetto biflangiato di mandata del sistema. Per
la gestione, il controllo e la protezione della pompa
è previsto un dispositivo specifico gi
à installato sul
circuito idraulico.
� Materiali
Corpo pompa:
Albero:
Giranti:
Stadi:
Tenuta meccanica:
Lanterna:
Anello di supporto:
Guarnizioni:
EN GJL 250
Acciaio inox AISI 431
Acciaio inox AISI 304
Acciaio inox AISI 431
Carb-Si/ Carb.
EN GJL 250 Cataforesi
Acciaio inox AISI 304
EPDM
Motore standard asincrono monofase.
Velocit
à di rotazione:
Tensione:
Classe d’isolamento:
Indice di protezione:
2900giri/min.
1~ 230 V; 50 Hz
F
IP 55
