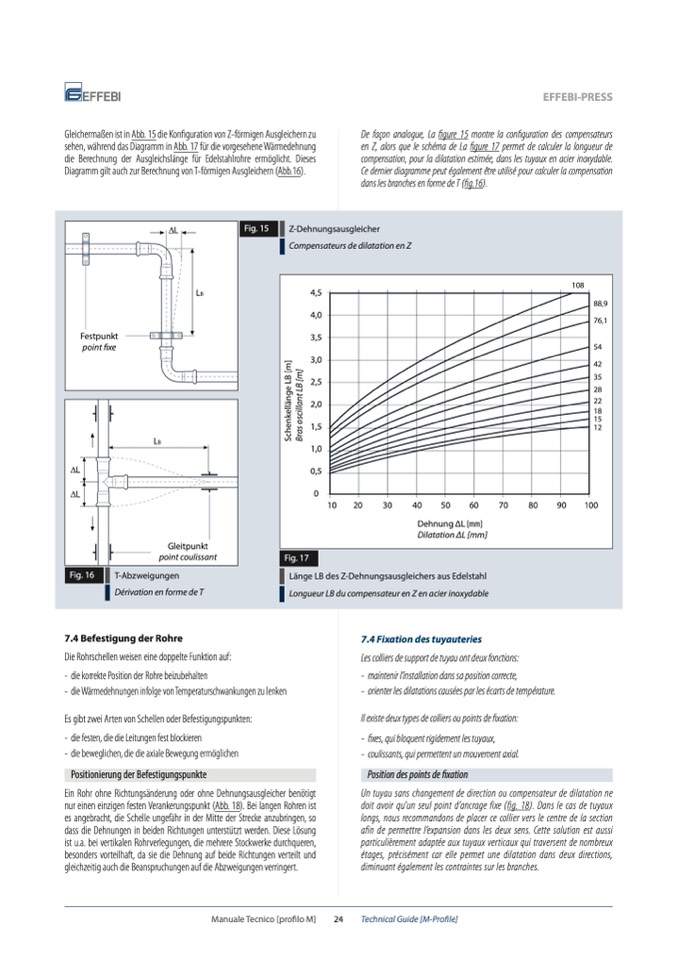

Gleichermaßen ist in Abb. 15 die Konfiguration von Z-förmigen Ausgleichern zu
sehen, während das Diagramm in Abb. 17 für die vorgesehene Wärmedehnung
die Berechnung der Ausgleichslänge für Edelstahlrohre erm
öglicht. Dieses
Diagramm gilt auch zur Berechnung von T-förmigen Ausgleichern (Abb.16).
7.4 Befestigung der Rohre
Die Rohrschellen weisen eine doppelte Funktion auf:
- die korrekte Position der Rohre beizubehalten
- die Wärmedehnungen infolge von Temperaturschwankungen zu lenken
Es gibt zwei Arten von Schellen oder Befestigungspunkten:
- die festen, die die Leitungen fest blockieren
- die beweglichen, die die axiale Bewegung ermöglichen
Positionierung der Befestigungspunkte
Ein Rohr ohne Richtungsänderung oder ohne Dehnungsausgleicher benötigt
nur einen einzigen festen Verankerungspunkt (Abb. 18). Bei langen Rohren ist
es angebracht, die Schelle ungefähr in der Mitte der Strecke anzubringen, so
dass die Dehnungen in beiden Richtungen unterstützt werden. Diese Lösung
ist u.a. bei vertikalen Rohrverlegungen, die mehrere Stockwerke durchqueren,
besonders vorteilhaft, da sie die Dehnung auf beide Richtungen verteilt und
gleichzeitig auch die Beanspruchungen auf die Abzweigungen verringert.
EFFEBI-PRESS
De façon analogue, La figure 15 montre la configuration des compensateurs
en Z, alors que le schéma de La figure 17 permet de calculer la longueur de
compensation, pour la dilatation estimée, dans les tuyaux en acier inoxydable.
Ce dernier diagramme peut également être utilisé pour calculer la compensation
dans les branches en forme de T (fig.16).
Festpunkt
point fixe
∆L
L
B
Fig. 15
Z-Dehnungsausgleicher
Compensateurs de dilatation en Z
108
88,9
76,1
54
42
35
28
22
18
15
0
10
20
30
40
50
60
70
80
90
100
Dehnung ∆L [mm]
Dilatation ∆L [mm]
4,5
4,0
3,5
3,0
2,5
2,0
1,5
12
1,0
0,5
Fig. 17
∆L
∆L
L
B
Gleitpunkt
point coulissant
Fig. 16
T-Abzweigungen
Länge LB des Z-Dehnungsausgleichers aus Edelstahl
Dérivation en forme de T
Longueur LB du compensateur en Z en acier inoxydable
7.4 Fixation des tuyauteries
Les colliers de support de tuyau ont deux fonctions:
- maintenir l’installation dans sa position correcte,
- orienter les dilatations causées par les écarts de température.
Il existe deux types de colliers ou points de fixation:
- fixes, qui bloquent rigidement les tuyaux,
- coulissants, qui permettent un mouvement axial.
Position des points de fixation
Un tuyau sans changement de direction ou compensateur de dilatation ne
doit avoir qu’un seul point d’ancrage fixe (fig. 18). Dans le cas de tuyaux
longs, nous recommandons de placer ce collier vers le centre de la section
afin de permettre l’expansion dans les deux sens. Cette solution est aussi
particulièrement adaptée aux tuyaux verticaux qui traversent de nombreux
étages, précisément car elle permet une dilatation dans deux directions,
diminuant également les contraintes sur les branches.
